Команда "Filter" - Селектор

В начало



Вызов команды:

Пиктограмма

Лента

Клавиатура

Текстовое меню

<FT>

Правка > Селектор



При помощи этой команды задается набор элементов чертежа, которые возможно выбрать используя правую кнопку мыши.

Команда вызывается из меню, которое появляется при нажатии правой кнопки в рабочей области экрана или пиктограммой на системной панели.

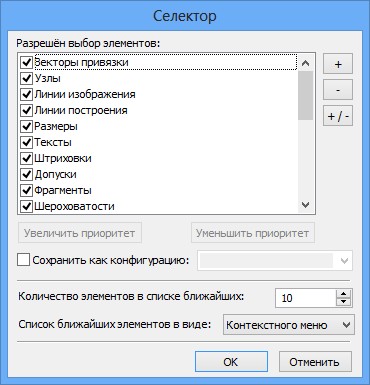

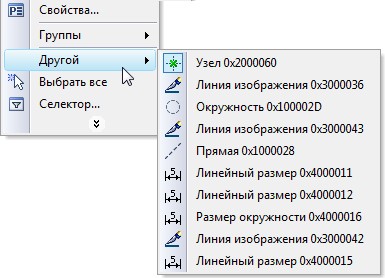

После вызова команды на экране появится диалог настройки селектора. Основное поле данного диалога "Разрешён выбор элементов" содержит список всех элементов системы. Элементы, выбор которых разрешён, помечены галочкой слева от названия типа. По умолчанию разрешён выбор всех элементов. Для запрещения выбора достаточно с помощью Левый клик Текст снять галочку соответствующего типа.  Кнопки , и помогают быстро установить, снять и инвертировать пометку типов элементов. Заданный вариант настроек можно сохранить как именованную конфигурацию селектора. Для этого необходимо установить флажок "Сохранить как конфигурацию" и задать в соседнем поле имя новой конфигурации. Дополнительные параметры диалога настроек селектора -  "Количество элементов в списке ближайших" и "Список ближайших в виде" позволяют задать способ отображения списка элементов, вызываемого из контекстного меню при выборе элемента (команда "Другой"). Нажатие кнопки [OK] приводит к сохранению заданных настроек и выходу из команды. Кнопка [Отмена] закрывает диалог команды без сохранения изменений.

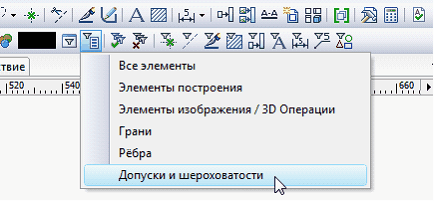

В дальнейшем можно будет быстро настроить селектор в соответствии с сохранённой конфигурацией. Это можно будет сделать с помощью кнопки в системной панели. При нажатии на данную кнопку появляется выпадающий список, содержащий все имеющиеся конфигурации селектора. При выборе конфигурации в списке селектор автоматически настраивается в соответствии с её параметрами.

clip0507

В системной панели имеется ещё ряд кнопок для контроля и быстрого изменения настроек селектора.

Кнопки и  позволяют быстро разрешить/ запретить выбор всех элементов.

Кнопки с изображением элементов различных типов (в 2D окне это это , , , , , , , и ; при работе в 3D окне системы набор кнопок селектора будет иным) определяют текущий набор разрешённых для выбора элементов. Элементам, выбор которых разрешён, соответствуют нажатые пиктограммы. Кроме того, с помощью этих кнопок также можно быстро запретить/разрешить выбор элементов соответствующего типа. При нажатии на любую из них её состояние меняется на противоположное. Тем самым в настройках селектора разрешается или отменяется выбор элементов соответствующего типа. При нажатии на любую из данных кнопок с нажатой клавишей <Ctrl> включается выбор элементов только данного типа. Выбор элементов других типов при этом отключается.

Аналогичного результата можно добиться, указав на требуемую кнопку и нажав Левый клик ТекстЛевый клик Текст.
