Параметры штриховки. Метод заполнения "Заливка"

Тип заливки задаётся параметром "Переход цвета". Из выпадающего списка можно выбрать следующие варианты:

Нет. Заливка выполняется сплошным цветом. Такая штриховка не имеет дополнительных параметров, кроме общих для всех способов заполнения.

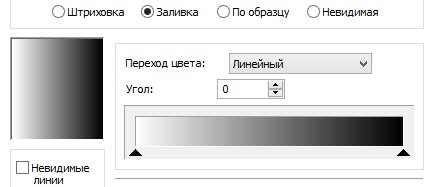

Линейный. Заливка с линейным переходом цвета. Шкала, появляющаяся в диалоге параметров, отображает цветность штриховки. По умолчанию устанавливается чёрно-белая шкала переходов цвета (от белого к чёрному через оттенки серого).

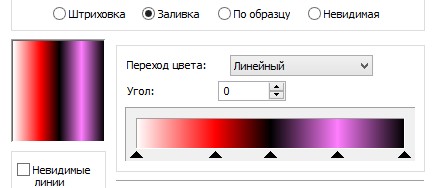

Цветность шкалы можно изменять, задавая произвольные цвета в любом количестве.

Для задания нового цвета нажмите в любом месте шкалы. Появится стандартное окно Windows для задания цвета. После выбора цвета и закрытия этого окна в шкале появляется заданный цвет. Положение цвета в шкале переходов штриховки отмечается треугольным маркером внизу шкалы. Используя маркер, можно задать новое положение цвета в шкале. Для этого укажите на нужный маркер, нажмите и, удерживая кнопку нажатой, переместите маркер в требуемое положение.

Для удаления цвета из шкалы переходов нужно переместить его маркер за пределы шкалы. Для изменения одного из цветов шкалы переходов заливки нужно нажать на маркере этого цвета.

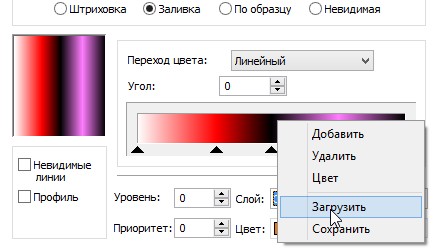

Для настройки шкалы переходов цвета можно также использовать контекстное меню, вызываемое нажатием на изображении шкалы.

Настройку цветовой шкалы можно сохранить во внешний файл "*.col" для последующей быстрой загрузки.

Дополнительный параметр "Угол" задаёт угол поворота заливки.

Круговой. Заливка с круговым переходом цвета. Параметры аналогичны параметрам заливки с линейным переходом цвета, за исключением угла заливки (для круговой штриховки он не задаётся).

Для заливки с круговым переходом цвета можно задать центр. Для этого необходимо при редактировании такой заливки задать её начальную точку (см. описание команды "EH - Изменить штриховку").



Невидимые линии. Используется для того, чтобы в дальнейшем при сборке сложного чертежа из деталей вы могли бы скрыть те линии чертежа детали (фрагмента), которые по логике должны быть не видны на сборочном чертеже. Любые элементы, имеющие более низкий приоритет, будут скрыты штриховкой, которую вы зададите в этой команде для чертежа-фрагмента, участвующего в сборочном чертеже.

Профиль. Определяет то, что ваш профиль будет использован для генерации профиль-файла в команде PRofile. Это необходимо при выводе геометрической информации о контуре детали для последующей обработки.

Уровень.

Слой.

Приоритет.

Цвет. Определяет цвет штриховки,выбирается из меню.



Смотри: Параметры штриховки, Штриховки, Hatch
