Параметры надписи. Закладка "Стрелки", "Стрелка", "Текст на стрелке", "Знак на стрелке"

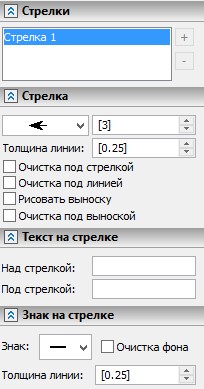

Окна свойств – Стрелки, Стрелка, Текст на стрелке, Знак на стрелке – следует рассматривать в совокупности. Все вместе они позволяют задавать параметры стрелок надписи (основной и дополнительных).

Раздел Стрелки содержит список всех созданных стрелок надписи. Кнопки справа от списка позволяют создавать/удалять стрелки. Выбрав одну из стрелок в списке с помощью , в следующих разделах окна свойств можно задать параметры данной стрелки.

Раздел Стрелка содержит следующие параметры выбранной стрелки:

Выпадающий список для выбора типа стрелки в начале выносной линии. Список в основном совпадает со списком стрелок, используемым в командах создания размеров и линий изображения. Однако для надписей он дополнен двумя специальными типами стрелок: и . Для этих типов стрелок вместо поля задания размера стрелки (см. ниже) отображаются два поля ввода для задания длины и высоты стрелки. Меняя значения этих параметров, можно получить надписи с окончанием в виде прямоугольника или овала любых размеров и пропорций.

Поле для задания размера стрелки в начале выносной линии. Если значение параметра показано в квадратных скобках,, то оно рассчитывается, исходя из заданного параметра Размер стрелок (окончаний) в команде ST: Задать параметры документа закладка Линии.

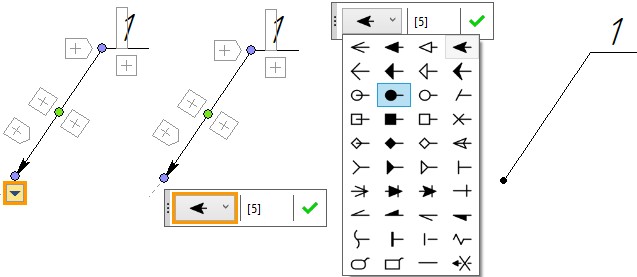

Для выбора типа стрелки удобно применять специальный элемент управления.

Толщина линии. Задаёт толщину линий стрелки. В случае, когда значение параметра показано в квадратных скобках, оно рассчитывается, исходя из заданного параметра Толщина других линий в команде ST: Задать параметры документа (закладка Прорисовка).

Очистка под стрелкой. При включении данного параметра удаляется изображение чертежа под стрелкой надписи.

Очистка под линией. Данный параметр позволяет удалять изображение чертежа под линией стрелки надписи.

Рисовать выноску. Данный параметр управляет прорисовкой выносной линии для надписи, от точки привязки до стрелки надписи.

Очистка под выноской. При включении данного параметра удаляется изображение чертежа под выносной линией надписи.

Раздел Текст на стрелке позволяет задать параметры текста над и под выбранной стрелки:

Над стрелкой: Текст на стрелке надписи.

Под стрелкой: Текст под стрелкой надписи.

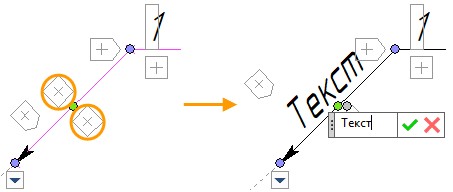

Поля ввода текста над и под стрелкой удобно вызывать при помощи специальных элементов управления, показанных на рисунке.

При нажатии на элемент управления появляется поле для ввода текста.

Раздел Знак на стрелке содержит параметры знака на выбранной стрелке:

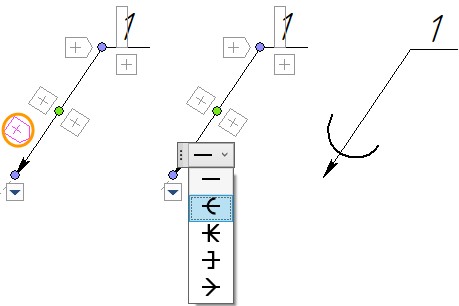

Знак. Определяет тип значка (см. рисунок справа), который расположится посередине выносной линии. Как правило, он используется для обозначения различных технических требований. Для нанесения знака также есть специальный элемент управления.



Очистка фона. При включении данного параметра удаляется изображение чертежа под знаком на стрелке надписи.

Толщина линии. Задаёт толщину линий знака на стрелке. В случае, когда значение параметра показано в квадратных скобках, оно рассчитывается, исходя из заданного параметра Толщина других в команде ST: Задать параметры документа вкладка Линии.





Смотри: Надписи , Параметры надписи , Inscription
