Параметры надписи. Закладка "Основная полка"

Раздел Основная полка позволяет задать все параметры полки надписи. К таким параметрам относятся:

Текст. Текст на полке надписи.

При задании этого и остальных текстовых параметров надписи можно использовать переменные, заключая их в фигурные скобки. Подробно это описано для размеров и текстов.

Текст под. Текст под полкой надписи.

Размер. Устанавливает длину полки надписи в единицах измерения. Если значение Авто, то оно автоматически устанавливается по длине строки текста.

Толщина. Задаёт толщину линий полки. В случае, когда значение параметра установлено Из документа, оно рассчитывается, исходя из заданного параметра Толщина других линий в команде ST: Задать параметры документа (закладка «Прорисовка»).

Тип. Определяет тип выносной полки (см. рисунок справа).

Стандарт. Позволяет задать стандарт изображения надписи. Для надписей существует два стандарта - ANSI и ЕСКД. Если этот параметр выставить в значение ,Из документа то надписи будут соответствовать стандарту, указанному в команде ST: Задать параметры документа (Размеры > Стандарт надписей).

Очистка фона под полками. При включении данного параметра удаляется изображение чертежа под полкой (полками) надписи.

Очистка фона под уголками. При включении данного параметра удаляется изображение чертежа под уголком надписи.

Увеличивать на 1. Данный параметр доступен только в момент создания надписи. Он нужен для быстрого задания позиций спецификации. На полке вместо текста должно располагаться число – номер позиции спецификации. При создании следующей надписи предыдущее число автоматически увеличивается на единицу. Обратите внимание, что при использовании данного способа число на полке не будет связано с номером позиции спецификации.

Подробнее о простановке позиций спецификации можно прочитать в главе “Позиции спецификации”.

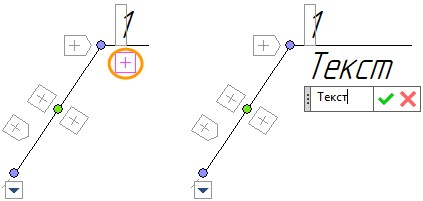

Опцию ввода текста под полкой удобно вызвать при помощи элемента управления. При нажатии на элемент управления появляется поле для ввода текста.
