Ребро жёсткости

Для построения рёбер жёсткости на листовых телах используется операция SMG: Ребро жёсткости:

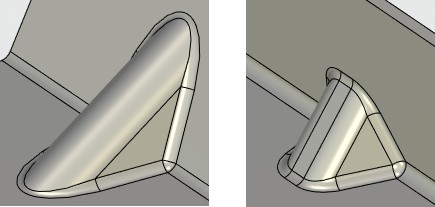

Операция позволяет строить ребра жёсткости с заданным количеством и шагом, разных типов, включая рёбра по пользовательскому 3D профилю. Ребра жёсткости можно построить двух вариантов поперечного сечения и на изгибах с разным углом.

Позиционирование рёбер и их количество задаётся согласно выбранному варианту построения. Варианты построения задаются пиктограммами в диалоге параметров операции.

Другим набором пиктограмм определяется форма поперечного сечения ребра.

Форма ребра сбоку по умолчанию линейная, но её можно задать на основе пользовательского профиля при помощи опции .

Параметры команды

Количество, Шаг и Смещение. Параметры определяют расположение и количество рёбер на выбранном изгибе. В зависимости от выбранного варианта построения данные параметры могут быть доступны или закрыты.

●По точке. Для этого варианта построения параметры Количество и Шаг закрыты. Положение ребра на изгибе определяется параметром Смещение, имеющим манипулятор в 3D сцене. Параметр Смещение определяет расстояние от выбранной грани до центра поперечного сечения ребра. Грань, от которой производится отсчёт параметра Смещение, определяется системой автоматически. Для смены грани отсчёта положения нужно воспользоваться опцией и указать нужную грань или плоскость.

●Вписать. При данном варианте построения доступен только параметр Количество. Заданное количество рёбер равномерно (с одинаковым, автоматически рассчитанным шагом) распределяется по изгибу.

●Заполнить. Доступен только параметр Шаг. Параметр Количество рассчитывается исходя из максимально возможного количества копий. Смещение равно шагу. Расстояние от центра последнего ребра до конца изгиба зависит от шага и количества копий, поэтому опция смены грани отсчёта смещения будет влиять на результат.

●С шагом. Доступны параметры Количество и Шаг. Параметр Смещение – равен шагу. Смена грани отсчёта – виляет на результат.

Параметры Глубина, Ширина, Угол, Радиус пуансона и Радиус матрицы – определяют геометрию ребра. Параметр Глубина – недоступен в случае задания формы ребра по пользовательскому профилю. Параметр Радиус пуансона – недоступен в случае использования скруглённой формы поперечного сечения.

Опции автоменю команды.

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбрать грань сгиба. Выбор изгиба (цилиндрической грани) между двумя поверхностями на которых необходимо построить ребро жёсткости. Опция активна по умолчанию.

Выбрать форму ребра. Опция определяет форму ребра сбоку. Форма ребра может быть задана профилем, путём или трассой. Элемент, задающий форму ребра, должен находится в плоскости перпендикулярной граням, на которых строится ребро.

Выбрать плоскость. Опция выбора плоскости, определяющий начало отсчёта. Выбрать можно грань или плоскость. Смещение определяет расстояние от выбранной плоскости или грани до центра поперечного сечения ребра.

Начертить 3D профиль. Опция прозрачного режима создания профиля формы ребра.

Создание ребра жёсткости

Типичный порядок действий при построении ребра жёсткости.

●Выбрать грань изгиба.

●Выбрать вариант поперечного сечения ребра.

●Выбрать профиль формы ребра (если нужна форма отличная от линейной).

●Задать геометрические параметры ребра.

●Выбрать вариант ввода количества и положения рёбер.

●Сменить плоскость начала отсчёта (если это нужно).

●Ввести параметры положения и количества рёбер.

●Закончить ввод.
