Команда "SMF" - Выштамповка |
|
Для создания элементов листовой штамповки используется команда SMF: Выштамповка:
Пиктограмма |
Лента |
---|---|
Листовой металл → Выштамповка |
|
Клавиатура |
Текстовое меню |
<SMF> |
Операции > Листовой металл > Выштамповка |

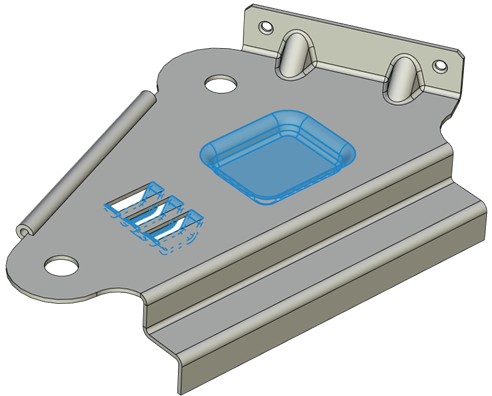

Операция позволяет создавать элементы штамповки на листовых телах. Могут быть использованы элементы штамповки из стандартных или пользовательских библиотек.

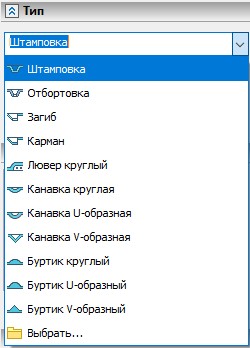

Тип выштамповки можно выбрать из выпадающего списка или пиктограммой схематично изображающей тип выштамповки. Если в списке выбран тип выштамповки, пиктограмма которого отсутствует, то крайняя правая пиктограмма будет заменена на пиктограмму последнего выбранного типа.
Набор типов выштамповки с пиктограммами.
Штамповка |
|
Отбортовка |
|
Загиб |
|
Карман |
|
Лювер круглый |
Выбор из стандартного списка.
Буртик V-образный, U-образный |
Канавка U-образная, V-образная |
Карман, Лювер, Круглый загиб |
Отбортовка, Штамповка |
В выпадающем списке выбора типа выштамповки есть пункт Выбрать. С его помощью можно выбирать элементы из пользовательских библиотек. Содержимое списка связано с выбранным типом в поле Стандарт. При изменении стандарта – список изменяется.
Для выбора библиотек штамповок используется опция:
<B> |
Конфигурация библиотек |
Подробную информацию о создании пользовательских выштамповок можно найти в главе «Создание нового элемента выштамповки».
Для создания элементов используется специальная библиотека типовых элементов штамповки Sheet Metal Features, поставляемая вместе с системой. При необходимости библиотеку можно дополнять собственными элементами.
Если в команде ST: Параметры документа на закладке 3D заданы дюймовые единицы длины, то при создании выштамповки будет использоваться библиотека Sheet Metal Features Inch.
Параметры команды
Тип. Позволяет из списка или по пиктограммам выбрать нужный тип выштамповки.
Стандарт. Позволяет выбрать из списка стандарт. По умолчанию метрический.
Остальные параметры команды зависят от выбранного типа вышатмповки.

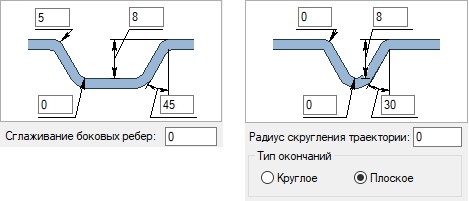

Диалог параметров каждого элемента содержит схематичное изображение создаваемого элемента с полями ввода всех геометрических размеров.
Опции автоменю команды.
<Ctrl+Enter> |
Закончить ввод |
|
<P> |
Вызов диалога параметров операции |
|
<X> |
Выйти из команды |
|
<F5> |
Предварительный просмотр |
|
<R> |
Выбрать 3D профиль |
|
<F> |
Начертить профиль |
Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.
Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.
Выйти из команды. Закрывает команду с отменой заданных параметров.
Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.
Выбрать 3D профиль. Опция выбора 3D профиля, который станет основой для создания операции. Опция активна по умолчанию.
Начертить профиль. Опция прозрачного режима создания профиля. Необходимо выбрать грань заготовки после чего система автоматически перейдёт в режим черчения на рабочей плоскости. Далее построить контур внутри грани. При выходе из режима черчения на рабочей плоскости построенный профиль будет выбран автоматически.
Создание выштамповки
Для создания элемента выштамповки необходимо сделать следующие типовые действия.
●Выбрать 3D профиль, который станет основой для создания операции. Режим выбора профиля активизируется автоматически при входе в команду.
●В окне параметров команды выбрать требуемый элемент выштамповки из имеющихся в библиотеке (в нижней части окна при этом отразится диалог параметров выбранного элемента).
●Задать необходимые значение параметров.
●Закончить ввод.
