Фланец

Для создания фланца на листовых телах используется операция SMA: Фланец:





Толщина фланца совпадает с толщиной заготовки, а ширина определяется базовой линией (с учётом отступов). Смещение фланца может быть как наружу, так и внутрь. В команде есть возможность задать ослабления на углах фланцев и задать параметры обработки пересекающихся фланцев.

Параметры команды

Параметры команды являются общими для команд листового металла и описаны в соответствующем подразделе.

Опции автоменю команды.

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбрать прямую. Опция выбора прямой, которая будет определять базовую линию изгиба.

Добавить рёбра. Опция выбора ребра, которое будет определять базовую линию изгиба. Опция активна по умолчанию при входе в команду.

Выбрать первую 3D точку. Опция выбора первой точки задающей базовую линию изгиба.

Выбрать вторую 3D точку. Опция выбора второй точки задающей базовую линию изгиба.

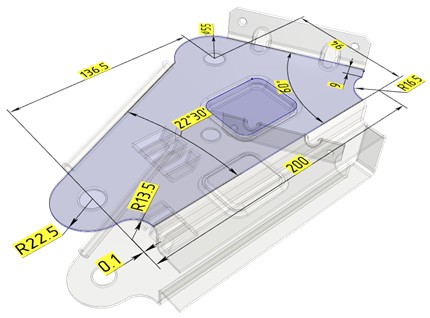

Выбрать 3D профиль. Опция позволяет построить фланец, форма которого определена профилем. Данную опцию не нужно путать с командой Фланец по контуру, где профиль задаёт сечение фланца. В данном случае профиль задаёт форму фланца в плане. Профиль должен быть замкнутым.

Начертить профиль. Опция позволяет перейти в режим черчения рабочей плоскости для создания профиля. Система автоматически активирует черчение на рабочей плоскости, которая совпадает с гранью на которой было выбрано ребро для построения фланца. В этом случае при выходе из режима черчения на рабочей плоскости созданный профиль будет выбран автоматически и его не надо указывать при помощи опции Выбрать 3D профиль. Профиль должен быть замкнутым.

Отменить выбор всех элементов. Отмена выбора всех элементов и очистка окна операндов.

Создание фланца

Типичный порядок действий при создании фланца.

●Выбрать ребро задающее базовую линию гибки.

●Выбрать вариант отсчёта.

●Указать положение.

●Задать угол.

●Задать параметры команды, определяющие форму фланца или выбрать профиль.

●Указать параметры ослаблений и смещения если это необходимо.

●Указать параметры обработки углов, если фланец имеет пересечения с заготовкой.

●Указать вариант нахлёста если выбраны смежные рёбра.

●В случае если такой фланец возможно построить - закончить ввод. В противном случае сменить параметры фланца.

При смещении фланца или при построении фланца по базовой линии находящейся не на крайнем ребре заготовки есть свои особенности указания параметров команды.

При положительном смещении у приклеиваемого язычка появляется дополнительная плоская часть, длина которой определяется параметром Смещение. При отрицательном смещении (т.е. смещении внутрь заготовки) смещаются обе линии – и линия приклеивания, и линия сгиба. Подробнее о параметре Смещение и связанным с ним параметром Положение – можно прочитать в подразделе «Общие параметры команд листового металла».

В большинстве случаев приклеивание язычка осуществляется к одному из боковых рёбер (это осуществляется выбором соответствующего ребра заготовки в качестве базовой линии при нулевом смещении от неё). Однако можно выполнить приклеивание и внутри заготовки. Например, когда задано отрицательное смещение при приклеивании к боковому ребру. В этом случае материал заготовки, замещаемый приклеиваемым язычком, удаляется. Ширина удаляемой части, как и при отгибании, определяется перпендикулярами к базовой линии (с учётом отступов), проведёнными из её концов. При этом возможны два варианта удаления: либо удаляется весь материал до края заготовки, либо удаление производится только на длину приклеиваемого язычка.
