Общие параметры команд листового металла
Общие параметры команд листового металла |
|
Для всей группы операций по работе с листовым металлом есть общие параметры. Для части этих параметров можно установить значения по умолчанию.
Основной операцией работы с листовым металлом является гибка. Многие операции создают геометрию, которая является результатом нескольких гибов разными способами или операций близких к гибке, но имеющих свои особенности. Соответственно, и диалоги команд работы с листовым металлом содержат параметры гибки, которые одинаковые для многих операций.
Некоторые параметры закрыты для пользователя в отдельно взятой операции, что объясняется логикой построения геометрии и возможностями команды как аналога реальной технологической операции.
Список общих параметров.
Положение и Базовая линия сгиба
Задаёт значение радиуса сгиба. Параметр имеет настраиваемое значение по умолчанию. Параметр имеет манипулятор в 3D сцене.
В случае использования профиля задающего сечение листа значение радиуса будет задавать скругление на нескруглённых углах профиля.
Задаёт значение угла сгиба, определяющего наклон стенки листовой детали. Параметр не имеет настраиваемого значения по умолчанию. Для большинства операций значение по умолчанию 90 °. Параметр имеет опцию реверса Сменить направление сгиба
.Параметр имеет манипулятор в 3D сцене.
Коэффициент нейтрального слоя. Определяет значение и способ задания коэффициента нейтрального слоя при гибке и последующем разгибании детали. Параметр необходим для всех операций, которые имеют развёртку. Под нейтральным слоем понимается продольное сечение заготовки, геометрические размеры которого не изменяются при гибке.
|

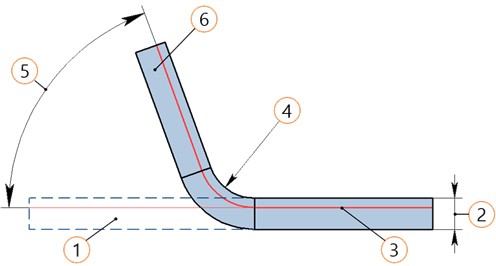

1 – Заготовка 2 – Толщина заготовки 3 – Нейтральный слой 4 – Радиус сгиба 5 – Угол сгиба 6 – Согнутая заготовка |
Значение КНС может либо устанавливаться пользователем, либо определяться системой автоматически на основании таблицы зависимости КНС от отношения радиуса сгиба к толщине заготовки. Способ задания определяется положением соответствующего переключателя. Для автоматического определения КНС необходимо установить переключатель в положение Из таблицы. Другое положение переключателя позволит установить произвольное числовое значение в диапазоне от 0 до 1. При значении “0” нейтральный слой совпадает с гранью заготовки, выбранной для создания гибки, при значении “1” нейтральный слой совпадает с противоположной гранью заготовки.
Таблица для определения КНС хранится в документе модели. Просмотреть и изменить таблицу можно в окне диалога параметров по умолчанию для листового металла <SPM> Параметры.
Параметр определяет положение линии сгиба относительно базовой линии.
Возможны следующие варианты:
●В начале сгиба – с базовой линией совмещается начало зоны сгиба заготовки (используется по умолчанию);
●Посередине сгиба – с базовой линией совмещается середина зоны сгиба заготовки;
●В конце сгиба – с базовой линией совмещается конец зоны сгиба заготовки.
|
|
|
В начале сгиба, 1 – базовая линия |
Посередине сгиба 1 – линия гиба |
В конце сгиба 1 – линия гиба |
●По наружному размеру/По внутреннему размеру – зона сгиба располагается таким образом, чтобы габаритный размер получившейся детали от внешней/внутренней стенки согнутого/приклеенного язычка до противоположной торцевой грани детали остался таким же, как у исходной заготовки.
|
|
|
Заготовка 1 – базовая линия |
По внутреннему размеру |
По наружному размеру |
Поскольку положение базовой линии в начале зоны сгиба является наиболее употребительным, в дальнейшем при описании возможностей операций гибки будет использоваться именно этот вариант.
Базовая линия может быть задана двумя 3D точками или 3D объектом, способным определить прямую линию. Базовая линия выполняет несколько функций: позволяет системе определить деформируемое тело и базовую грань гибки, определяет положение и размер зоны сгиба, обусловливает возможность создания того или иного вида гибки.
Базовая линия обязательно должна принадлежать плоскости одной из подлежащих сгибу граней заготовки (обычно это верхняя или нижняя грань). Базовая линия может не лежать целиком внутри границ базовой грани, однако хотя бы часть её должна принадлежать грани.
|
|
|
Задание базовой линии незамкнутым 3D профилем (1) |
Задание базовой линии ребром заготовки (1) |
Задание базовой линии двумя 3D узлами |
Грань, на которой лежит базовая линия, будет являться базовой гранью гибки. Базовая грань будет использоваться в качестве начала отсчёта при задании параметров гибки.
|
1 – неподвижная часть, 2 – линия сгиба, 3 – изгибаемая часть, 4 – поворачиваемая часть |
Границу между неподвижной частью заготовки и зоной сгиба будем называть линией сгиба.
Длину получающейся линии сгиба можно уменьшить с помощью отступов от концов базовой линии. Отступы задаются в соответствующем разделе окна параметров. Или в 3D сцене при помощи манипуляторов. Специальный флаг справа позволяет делать отступы симметричными.
Введение отступов используется в тех случаях, когда выбранная базовая линия точно определяет требуемое положение сгиба, но её длина превышает длину участка заготовки, который необходимо подвергнуть гибке.
|
|
|
Заготовка с 3D профилем |
Отгиб без отступов |
Отгиб с отступами |
В некоторых ситуациях введение отступов позволяет построить гибку даже на основе изначально некорректной базовой линии. Например, это необходимо в ситуации, когда базовая линия гибки не лежит целиком на грани заготовки. Без задания отступов создание отгибания в этом случае невозможно. Задав отступ от края линии, можно уменьшить длину линии сгиба таким образом, что отгибаемый участок целиком уместится на базовой грани гибки.
|
|
Заготовка с профилем, выходящим за грань |
Отгиб строится за счёт отступа |
Реализовано четыре варианта параметра. Выбор осуществляется из списка: Нейтральный слой, Внешняя сторона, Внутренняя сторона, Прямая часть.
|
|

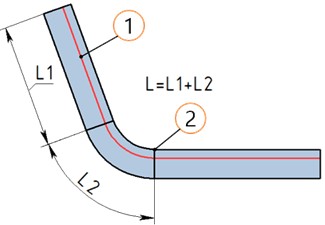

Нейтральный слой 1 – нейтральный слой, 2 – место приклеивания язычка (определяется базовой линией) |

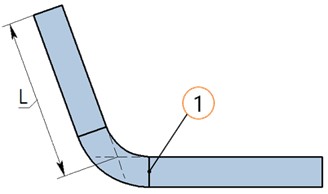

Внешняя сторона 1 – место приклеивания язычка (определяется базовой линией) |
|
|
Внутренняя сторона 1 – место приклеивания язычка (определяется базовой линией) |

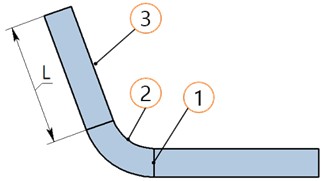

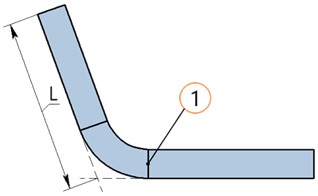

Прямая часть 1 – место приклеивания язычка (определяется базовой линией), 2 – зона сгиба, 3 – прямая часть |
Параметр определяет длину L рассчитываемую способом, заданным параметром Отсчёт. Параметр имеет манипулятор в 3D сцене.
Параметр позволяет дополнительно сместить зону сгиба и, соответственно, линию сгиба относительно базовой линии. Параметр имеет манипулятор в 3D сцене.
В зависимости от знака смещения зона сгиба перемещается в ту или иную сторону от исходного положения: при положительном смещении – к сгибаемой (приклеиваемой части), при отрицательном смещении – от неё.
|
|
Сгиб без смещения, 1 – линия сгиба, задана двумя 3D узлами |

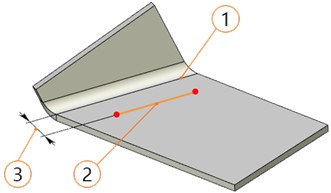

Сгиб со смещением, 1 – линия сгиба, 2 – базовая линия, задана двумя 3D узлами, 3 - смещение |
|
|
Базовая линия приклеивания фланца и сгиба фланца (1) совпадают |
Фланец со смещением, базовая линии приклеивания фланца (1) и сгиба (2) не совпадают |
Смещение линии сгиба часто позволяет исправить ситуацию в случае, когда исходное положение зоны сгиба не удовлетворяет пользователя или при текущем положении вообще невозможно создать гибку.
Группа параметров при помощи которых можно определить специальные пазы для снижения напряжений в металле, сконцентрированных по углам сгиба.
Операции гибки позволяют создавать Ослабления автоматически при выполнении некоторых операций. Ослабления разделяются на Угловые и Изолирующие. Изолирующие ослабления позволяют снять напряжения в отгибаемом язычке. Угловые ослабления позволяют снять напряжения в местах стыка фланцев и стенок. Угловые ослабления можно задать отдельной командой Угол.
|

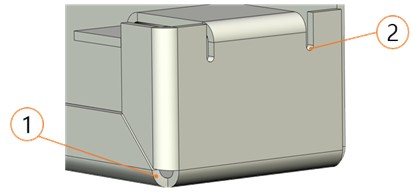

1 – Угловые ослабления 2 – Изолирующие ослабления |
Изолирующие имеют два варианта исполнения, выбираемых из списка: Круглые и Линейные. Для каждого из вариантов доступна опция Насквозь.
|
|
|
|
Нет ослаблений |
Круглые ослабления |
Линейные ослабления |
Линейные ослабления насквозь |
|
Изолирующие ослабления |
||
Для определения геометрии изолирующих ослаблений доступны параметры Глубина и Ширина. Для линейного ослабления они определяют ширину паза и длину передней, выступающей за линию сгиба, части соответственно. Длина передней части ослабления круглой формы будет больше за счёт скругления на конце паза. Радиус скругления равен половине ширины паза.
Задняя часть паза любого типа может быть выполнена двумя способами:
●на глубину, равную сумме толщины заготовки и радиуса сгиба;
●насквозь (если указан флаг опции Насквозь) до края заготовки (при приклеивании внутри заготовки с вырезом материала под язычком – до конца выреза).
|
|
|

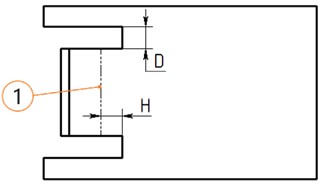

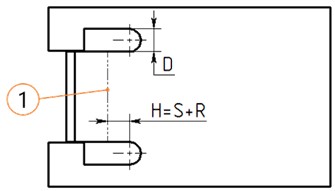

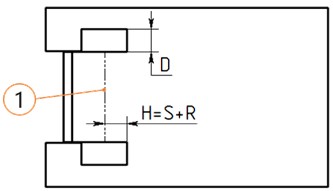

1 – линия сгиба, S – толщина заготовки, R – радиус сгиба, D – ширина, H - глубина |
||
Линейные ослабления (не сквозные) |

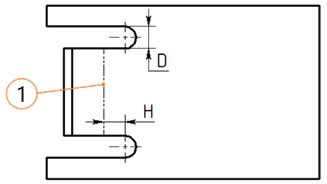

Круглые ослабления (не сквозные) |
|
|
|
|
1 – линия сгиба, S – толщина заготовки, R – радиус сгиба, D – ширина, H - глубина |
||
Линейные ослабления (сквозные до края) |
Круглые ослабления (сквозные до края) |
|

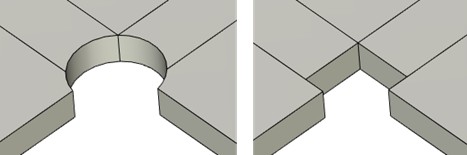

Угловые ослабления имеют три варианта выбираемых из списка: Круглые, Квадратные и Сварные.
|
|
|
Круглые |
Квадратные |
Сварные |
Угловые ослабления |
||
Радиус круглого отверстия равен заданному в параметрах радиусу. Квадратное отверстие строится по трём или более точкам пересечения окружности заданного радиуса и выбранных для операции плоскостей.
При выборе сварочного ослабления образуется оптимальный стык в области сгиба, который может быть использован для сварки.
Параметр задаёт положение примыкающих листовых граней друг относительно друга. Из выпадающего списка можно выбрать один из трёх пунктов: Без нахлёста, Нахлёст, Обратный нахлёст.
|
|
|
Без нахлёста |
Нахлёст |
Обратный нахлёст |

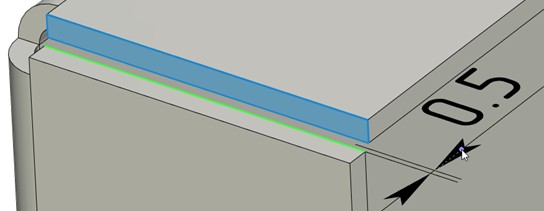

Параметр позволяет вручную задать расстояние между примыкающими друг к другу листовыми гранями.
Группа параметров Язычок позволяет задать различные режимы обрезки при гибке. Необходимость уменьшения язычка при отгибании и приклеивании фланца указывается с помощью флага Уменьшение язычка. При включённом флаге данный режим будет активирован и зазор между деталью и язычком на развёртке будет равен указанному значению, по умолчанию 0,05.
|
|
Гибка после разгибания |
Правильная повторная гибка (с уменьшением «язычка») |
|
|
Удаление материала до края заготовки |
Удаление материала на длину «язычка» |
Флаг Вырезать на длину язычка позволяет задать для приклеивания фланца способ удаления материала заготовки под язычком: при установленном флаге (состояние по умолчанию) материал будет удаляться только на длину язычка, при снятом – до края заготовки.
При приклеивании язычка, в случае пересечения язычка с заготовкой, можно произвести автоматическую обрезку соприкасающихся частей. Обрезка создаёт в области пересечения диагональную щель заданной толщины. Для выполнения обрезки нужно указать в списке Тип вариант С обрезкой и задать толщину щели параметром Зазор.
При установленном значении Без обрезки пересекающиеся части обрезаться не будут.
Обрезка возможна, если язычок и пересекаемая часть заготовки имеют одинаковую толщину и лежат в одной плоскости. Допустимы также некоторые отклонения от этих требований (как по толщине, так и по углу наклона язычка и элемента заготовки друг относительно друга).
|
|
|

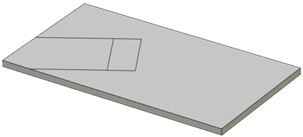

Исходное листовое тело |
Фланец без обрезки |
Фланец с обрезкой |
Использовать манипуляторы. Установка флага включает управляющие манипуляторы в 3D сцене.
Использовать метки. Установка флага включает специальные маркеры, информирующие о текущих значениях параметров, которые также можно использовать для изменения значения параметров операции.
Динамический просмотр. Флаг включает/выключает динамический предварительный просмотр команды.
Сгибать грань целиком. При установленном флаге тело будет сгибаться вдоль выбранной линии полностью. Параметр важен при проведении операций с листовым металлом определённой геометрии (например, когда необходимо согнуть листовое тело с вырезом по заданной линии).
Проверять самопересечение. Параметр позволяет отслеживать самопересечение листовых граней. При установленном флаге система не позволит создать операцию, результат которой приводит к пересечению с исходным телом.
Все вручную заданные элементы, используемые в командах листового металла: вершины, рёбра, грани и операции - отображаются на закладке Операнды в окне параметров.
|
|
Кнопка Удалить
, расположенная справа на закладке Операнды, позволяет исключить выбранный элемент из операции. Кроме того, удалить элемент можно выбрав его щелчком мыши и нажав клавишу <Delete>. В рабочем окне отмену выбора элемента можно произвести, повторно щёлкнув по нему
.
Кнопки Вверх
и Вниз
, расположенные справа под кнопкой «Удалить», используются для того, чтобы изменить порядок выполнения операции по заданным элементам. Данная возможность нужна не для всех команд и не для всех элементов.
