Приёмы работы с готовыми сопряжениями

Работа с деревом модели

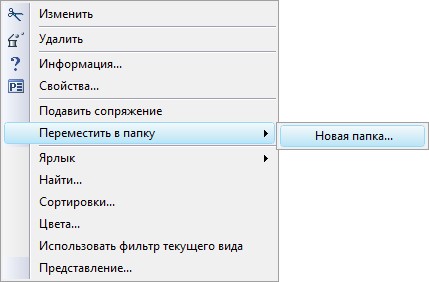

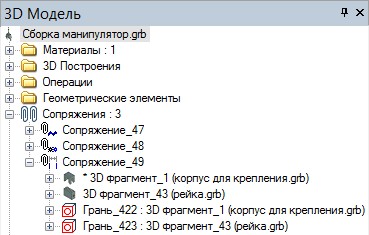

Созданные сопряжения отображаются в окне «3D модель». Вся работа с созданными сопряжениями в основном осуществляется через это служебное окно. В дереве модели создаётся отдельная папка, в которую система автоматически помещает все сопряжения. Для каждого типа сопряжения рисуется пиктограмма, соответствующая типу сопряжения. Возле каждого сопряжения имеется знак . Если нажать на него , то в раскрытой ветке дерева модели будут отображены объекты, на основе которых создано сопряжение.  Сопряжения можно дополнительно группировать в подпапки. Допускается создавать только один уровень подпапок. Все папки сопряжений обозначаются пиктограммой . Каждая дополнительная папка имеет уникальное название. Группирование по дополнительным папкам ни на что не влияет. Оно используется только для удобства работы при сортировке большого количества сопряжений. Для переноса сопряжения в другую папку воспользуйтесь пунктом контекстного меню «Переместить сопряжение в папку». В новом подменю доступны команды для создания новой дополнительной папки сопряжений, перемещения в основную и уже существующие дополнительные папки.



Остальные команды этого контекстного меню являются общими для многих элементов системы («Свойства», «Изменить», «Удалить», «Информация…»).



Подавление сопряжений

Любое сопряжение можно подавить. Команда для подавления сопряжения и отмены подавления находится в контекстном меню при выборе сопряжения. Также можно вызвать подавление сразу группы сопряжений, если вызвать команду из контекстного меню кликом по папке сопряжений. Подавленное сопряжение помечается в дереве модели голубым крестом и исключается из расчёта сопряжений.
