Команда "REPort" - Отчёт



Вызов команды:



Команда предназначена для создания текстовых документов - отчётов.

Отчёт -это текстовый документ, который вы можете сохранять на диске, и в котором можно использовать значения переменных чертежа.

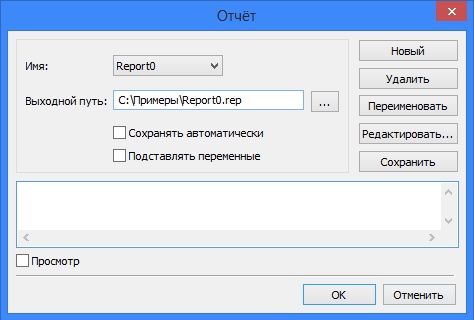

При входе в команду на экране появляется диалоговое окно, в котором вы можете задать следующие параметры:

Имя. Отображает имя текущего отчёта. Для одного чертежа может быть несколько отчётов. Вы можете выбрать имя отчёта из списка. Если у вас не было создано ни одного отчёта, этот пункт будет пустым и во всем окне параметров доступна только кнопка "Создать новый отчёт".

Создать новый отчёт. Определяет параметры нового отчёта. Вы можете задать следующие параметры:

Имя. Задает имя отчёта в чертеже.

Выходной путь. Определяет имя файла, в котором будет сохраняться отчёт и полный путь на этот файл.

Сохранять автоматически. Определяет способ сохранения отчёта при работе с чертежом. При заданном параметре будет происходить автоматическое сохранение отчёта каждый раз при сохранении чертежа. В противном случае, для того, чтобы сохранить отчёт на диск, необходимо использовать пункт "Сохранить отчёт".

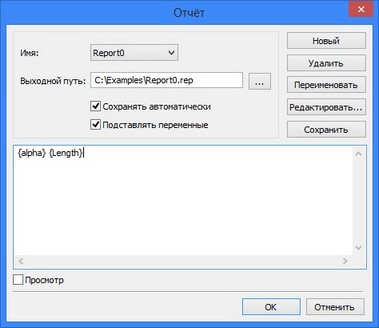

Подставлять переменные. Определяет способ записи переменных в документе при сохранении отчёта. При заданном параметре будут подставляться значения переменных вместо их текстового представления. Если этот пункт отключен, то в файле будет сохранен шаблон отчёта. Например, если отключить этот пункт для приведенного выше примера, то в файле отчёта сохранится следующая информация:

Удалить отчёт. При нажатии на этот пункт происходит удаление текущего отчёта с подтверждением действий пользователя. Имя текущего отчёта находится в пункте "Имя".

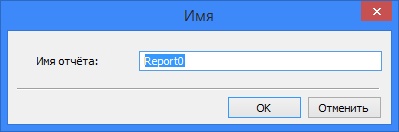

Переименовать отчёт. При нажатии на этот пункт вам предлагается переименовать текущий отчёт.

Сохранить отчёт. При нажатии на этот пункт происходит сохранение текущего отчёта на диске.

Редактировать отчет. Позволяет создавать и редактировать содержимое отчета. При нажатии на этот пункт загружается текстовый редактор для создания и изменения содержания шаблона отчета.

Просмотр. При выборе данной опции отчет будет представлен в таком виде, в каком он хранится в файле (с подстановкой или без подстановки значений переменных в зависимости от указанных опций).



Пример использования отчёта для построения развёртки усечённого цилиндра

В качестве простого примера совместного использования отчёта с командой “AN: Анимировать модель” можно привести решение задачи о построении развёртки усечённого цилиндра.

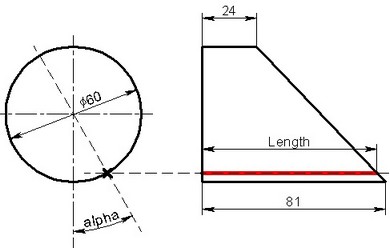

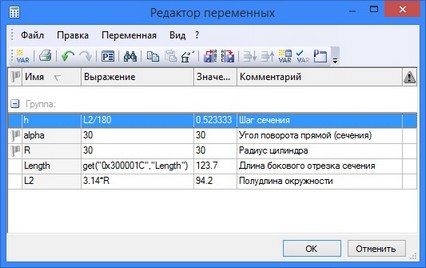

Для создания развёртки на торце цилиндра была построена прямая под углом к вертикали. Параметр (угол) прямой задан переменной “alpha”. Через точку пересечения данной прямой с окружностью построена горизонтальная прямая. По линии пересечения горизонтальной прямой с боковой проекцией цилиндра построен отрезок. Его длина с помощью функции “get” считывается в переменную “Length”.

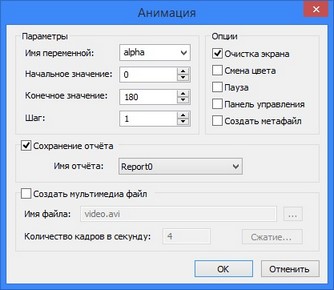

Дополнительно в документе был задан шаблон отчёта для сохранения значений переменных “alpha” и “Length”. Затем чертёж был анимирован путём изменения значения переменной “alpha”. В процессе анимации производился вывод значений переменных в отчёт.

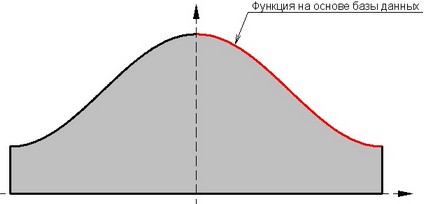

На основе полученного отчёта в Excel была создана база данных, использованная затем для построения в T-FLEX CAD функции, задающей контур развёртки.

Результат построения развёртки можно посмотреть в библиотеке “Примеры 3D 15” (файл “Двухмерное проектирование\Пример использования отчёта\Развёртка.grb”).
