Закладка "3D манипулятор"

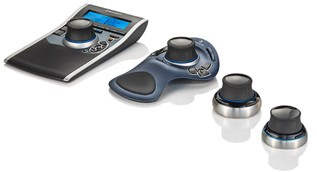

В T-FLEX CAD осуществлена поддержка трёхмерных многофункциональных манипуляторов, совместимых со стандартами Spaceball и SpaceMouse (например, фирмы 3Dconnexion. С помощью трёхмерных манипуляторов можно перемещать, вращать и масштабировать изображение в 3D окне.

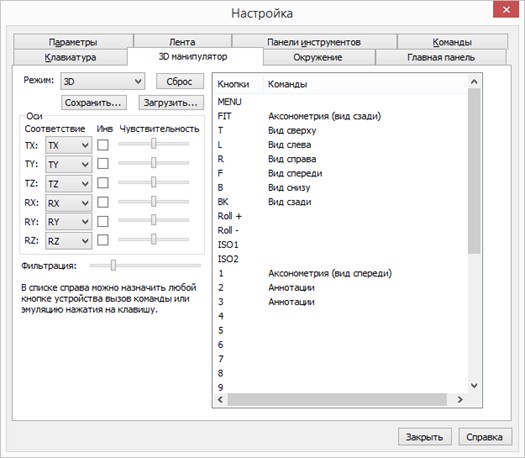

При подключении подобного устройства в диалоге команды SB: Настройка системы появляется дополнительная закладка «3D манипулятор».

Данная закладка предназначена для настройки работы 3D манипулятора. Пользователь имеет возможность настроить работу манипулятора в трёх режимах: для работы в окне 2D чертежа, для работы в окне 3D модели и для работы в окне 3D модели в режиме активной рабочей плоскости. Выбор режима, настройки которого необходимо задать, осуществляется с помощью выпадающего списка параметра Режим.

Пользователь может изменить:

●соответствия осей манипулятора осям глобальной системы координат T-FLEX CAD, направления перемещения/поворота по осям, чувствительность манипулятора к нажатиям для каждого вида воздействия (группа параметров Оси). Чувствительность манипулятора задаётся перемещением соответствующих ползунков – чем правее текущее положение ползунка, тем меньшее воздействие на манипулятор понадобится для перемещения/поворота модели по данной оси;

●уровень фильтрации случайных движений манипулятора (параметр Фильтрация) – положение ползунка задаёт значение коэффициента фильтрации от 0 (все воздействия учитываются) в крайнем левом положении до 100% (учитывается только максимальное из воздействий) в крайнем правом положении.

При одновременном воздействии по разным осям 3D манипулятора находится ось, воздействие по которой максимально. Это воздействие считается основным и выполняется всегда. Все остальные воздействия будут учитываться, только если они будут больше, чем произведение максимального воздействия на коэффициент фильтрации;

●назначение кнопки манипулятора – для каждой кнопки устройства можно назначить команду T-FLEX CAD (кнопка ) или клавишу клавиатуры (кнопка ). Для отмены назначения предусмотрена кнопка .

Кнопки [Сброс], [Сохранить…], [Загрузить…] позволяют соответственно сбросить сделанные настройки (установив настройки по умолчанию), сохранить сделанные настройки во внешнем файле (*.t3d) и загрузить настройки манипулятора из внешнего файла.
