Команда "SMR" - Повторная гибка
Команда "SMR" - Повторная гибка |
|
Для повторного сгиба всех поверхностей, разогнутых операцией разгибания, используется команда SMR: Повторная гибка:
Пиктограмма |
Лента |
|---|---|
|
Листовой металл → Повторная Гибка |
Клавиатура |
Текстовое меню |
<SMR> |
Операции > Листовой металл > Повторная Гибка |

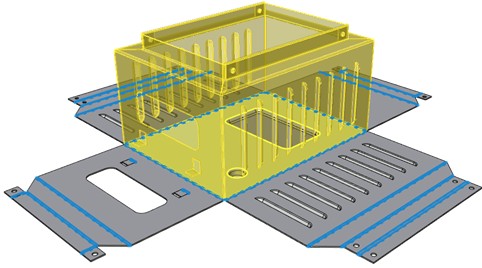

Данную возможность удобно использовать для сохранения в структуре модели образа полученной при разгибании развёртки. Например, можно использовать операции разгибания и повторной гибки для построения чертежа, на котором изображена и развёртка, и готовая листовая деталь.
При повторном сгибании применяется коэффициент нейтрального слоя заготовки, использованный при разгибании.
Параметры операции
Опции автоменю команды.
|
<Ctrl+Enter> |
Закончить ввод |
|
<P> |
Вызов диалога параметров операции |
|
<X> |
Выйти из команды |
|
<F5> |
Предварительный просмотр |
|
<A> |
Выбор операции |
|
<E> |
Выбор сгибаемой грани |
|
<K> |
Выбор неподвижной грани |
|
<R> |
Отменить выбор всех элементов |
Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.
Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.
Выйти из команды. Закрывает команду с отменой заданных параметров.
Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.
Выбор операции. Опция выбора тела для создания операции. Активна по умолчанию при вызове команды. При выборе тела развёртки система автоматически совершает гибку по всем граням разгибания. Неподвижная грань определяется системой автоматически.
Выбор сгибаемой грани. Ручной выбор граней сгиба, когда результат, предложенный системой, не удовлетворяет пользователя.
Выбор неподвижной грани. Ручной выбор неподвижной грани, когда результат, предложенный системой, не удовлетворяет пользователя. Опция доступна только при ручном выборе сгибаемых граней.
Отменить выбор всех элементов. Отмена выбора всех элементов и очистка окна операндов.
Создание операции
Для создания операции необходимо выполнить следующие действия.
●Выбрать тело развёртки. Система автоматически сгибает развёртку в исходное тело.
●Закончить ввод.
Если результат, автоматически предложенный системой, не удовлетворяет пользователя, нужно выбирать грани гибки вручную.
●Выбрать грани гибки.
●Сменить неподвижную грань, если это необходимо.
●Закончить ввод.
