Команда "SMU" - Разгибание

Для разворачивания сгибов используется команда SMU: Разгибание:

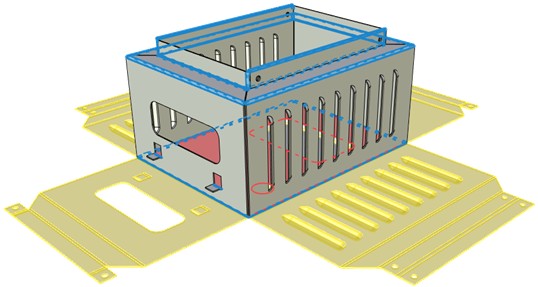

Операция позволяет “развернуть” деталь и получить модель заготовки для спроектированной листовой детали. Это может потребоваться, к примеру, для создания чертежа развёртки листовой детали.

Операция работает не только с телами, созданными операцией гибки. Возможно, например, «разгибание» импортированных тел, цилиндрических граней, полученных вращением или выталкиванием. Одновременно можно разгибать несколько сгибов.

Сгибы, подлежащие разгибанию, выбираются указанием цилиндрических граней. Если выбрать тело, а не отдельные грани разгибания, система автоматически находит все доступные для разгибания поверхности и создаёт развёртку. Если предложенный системой вариант разгибания устраивает пользователя – то цилиндрические грани для разгибания можно не указывать.

Одновременно с выбранным сгибом могут разгибаться все соосные ему. Соосными называются гибки, отвечающие следующим условиям: они должны принадлежать одному телу, иметь лежащие на одной прямой линии сгиба, иметь одинаковый радиус, угол и направление сгиба (относительно заготовки).

При разгибании учитывается коэффициент нейтрального слоя заготовки. Если разгибается деталь, созданная без использования операций работы с листовым металлом, коэффициент нейтрального слоя определяется пользователем в параметрах команды.

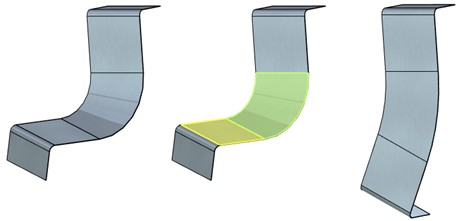

Часть детали, которая при разгибании должна остаться неподвижной, выбирается системой автоматически. По умолчанию такая грань помечается в 3D сцене жёлтым цветом. При необходимости неподвижную грань можно указать самостоятельно, используя опцию автоменю.

Операция разгибания сохраняет всю топологию, полученную ранее при создании сгибов. То есть количество граней и рёбер тела до и после разгибания одинаково. Это позволяет выделить на полученной плоской развёртке зоны сгиба и использовать их, например, для создания повторной гибки.

Операция позволяет разгибать незамкнутые конические грани тел.

Доступно разгибание цилиндрических листовых тел, усечённых конических листовых тел, а также произвольных развёртывающихся поверхностей.

Параметры операции

КНС. Операция Разгибание позволяет работать как с телами созданными при помощи команд листового металла, так и с телами созданными другими способами. Поэтому, в отличие от других команд листового металла, в данной операции варианты задания КНС расширены.

●Пользовательское значение. Вводится пользователем в верхнее поле. В случае выбора тел, созданных не операциями листового металла является вариантом по умолчанию.

●Из таблицы. Подстановка из таблицы согласно толщине разгибаемого тела и радиусу выбранной цилиндрической грани.

●Из геометрии. Опция для тел, полученных операциями листового металла, для которых КНС уже был задан. В случае выбора тел, созданных операциями листового металла является вариантом по умолчанию.

Все грани, участвующие в разгибании, разгибаются с одинаковым коэффициентом.

В обратную сторону. Опция активна для разгибания замкнутых граней тел. Позволяет сменить направление разгибания относительно выбранной плоскости разреза.

Зазор. Поле активно только при разгибании замкнутых граней тел. Позволяет задать зазор по разрезу.

Разгибать соосные гибки. Задаёт режим принудительного разгибания помимо выбранных гибок всех им соосных. Флаг установлен по умолчанию. При снятии флага разгибаются только выбранные гибки.

Опции автоменю команды.

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбор операции. Опция выбора тела для создания операции. Активна по умолчанию при вызове команды. При выборе тела система сама ищет все доступные для разгибания грани и создаёт развёртку тела.

Выбор цилиндрической грани гибки. Выбор отдельных граней для разгибания. Можно выбирать цилиндрические, конические, замкнутые грани, а также другие грани которые имеют развёртку.

Выбор неподвижной грани разгибки. Опция ручного выбора неподвижной грани. Опция необходима в случае, когда автоматически выбранная системой неподвижная грань не устраивает пользователя.

Выбрать точку для задании плоскости разреза. Опция доступна только при выборе замкнутой грани. Необходимо указать 3D узел который будет задавать положение плоскости, по которой будет выполнен разрез тела с замкнутой гранью.

Выбрать направление разгибания. Разогнутая грань будет лежать в плоскости совпадающей с касательной к развёртываемой грани в точке, задающей плоскость разреза. Опция позволяет определить одно из двух возможных направлений: вправо или влево от плоскости разреза.  Проекция вектора направления на касательную будет определять направление разгибания. Вектор направления можно задать ребром или плоскостью (плоскость определяет нормальный вектор). Изменить направление разгибания можно также при помощи установки или снятия флага опции В обратную сторону.

Отменить выбор всех элементов. Отмена выбора всех элементов и очистка окна операндов.

Создание операции

Для создания операции необходимо выполнить следующие действия.

●Выбрать тело. Система предлагает вариант развёртки.

●Указать КНС.

●Сменить неподвижную грань, если это необходимо.

●Закончить ввод.

Если результат, автоматически предложенный системой, не удовлетворяет пользователя, нужно выбирать грани гибки вручную.

●Выбрать грани гибки.

●Указать КНС.

●Сменить неподвижную грань, если это необходимо.

●Закончить ввод.

Если поверхность является замкнутой.

●Выбрать грань гибки

●Указать точку, определяющую положение плоскости разреза.

●Указать направление разгибания, если это необходимо

●Казать КНС и Зазор.

●Закончить ввод.
