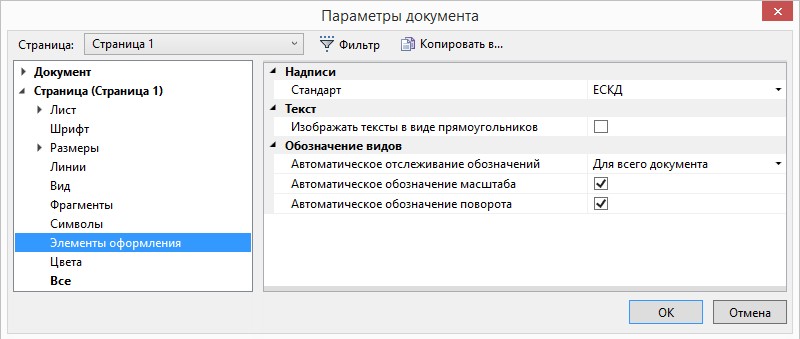

Закладка "Элементы оформления"

Надписи

Стандарт. Задаёт способ отображения надписей на чертеже. Стандарт надписей можно выбрать из списка. В списке доступно 2 стандарта – ANSI и ЕСКД.

При изменении стандарта надписей, надписи автоматически перерисуются в соответствии с заданным стандартом.



Текст:

Изображать тексты в виде прямоугольников. Если установлен этот параметр, то все тексты представляются в виде прямоугольников, соответствующих размеру текстов. При этом сам текст не выводится. Эта опция позволяет ускорить прорисовку больших чертежей.



Обозначение видов

Автоматическое отслеживание обозначений. Автоматическое отслеживание очерёдности буквенных обозначений выносных видов, разрезов, видов по стрелке.

Не отслеживать. Разные обозначения видов могут иметь одинаковые буквенные обозначения.

Только для страницы. Обозначения видов на одной странице всегда будут иметь разные буквенные обозначения.

Для всего документа. Для всех обозначений видов во всём документе будет отслеживаться уникальность буквенных обозначений.

Автоматическое обозначение масштаба. При включённом параметре на проекциях будет автоматически проставляться масштаб, если масштаб был изменён.

Автоматическое обозначение поворота. При включённом параметре на проекциях будет автоматически проставляться символ поворота, если угол поворота был изменён.



Смотри: ST: Параметры документа
