Команда ST: Параметры документа

Предыдущая страницаВ началоСледующая страница



Вызов команды:

Пиктограмма

Лента

clip0196

Редактирование → Документ → Параметры документа

clip0197

Клавиатура

Текстовое меню

<ST>

Настройка > Параметры документа

Каждый чертёж в T-FLEX CAD имеет свои собственные установки. К этим установкам относится множество различных характеристик как общего плана, например, границы чертежа, масштаб, так и касающихся отдельных элементов чертежа (стандарт размеров, толщина линий  и т.д.). Эти установки можно задать не только перед тем, как вы начнёте создавать чертёж, но и в любой момент во время работы над чертежом. Все установки сохраняются вместе с чертежом. Если создан многостраничный документ, то настройки нужно устанавливать отдельно для каждой страницы. При создании новой страницы, установки для неё копируются с активной на данный момент страницы.

Можно создать чертёж-прототип со своими установками. Это можно сделать с помощью команды Файл > Сохранить как прототип… При этом файл прототипа будет сохранен в директории «…\AppData\Local\Top Systems\T-FLEX CAD 3D 15 x64\Rus\Прототипы» (см. “Быстрое начало”). Создать новый чертёж с установками прототипа можно с помощью команды Файл > Новый из прототипа, где нужный файл прототипа можно выбрать из списка (файлов прототипов можно создать несколько).

В качестве файла прототипа можно использовать любой документ T-FLEX CAD. По умолчанию в системе имеются четыре прототипа. Они располагаются в системной директории (…\Program\Прототипы) и их установки определяют все начальные параметры чертежей, создаваемых по команде Файл > Новый. Имя чертежа-прототипа можно переопределить с помощью команды SO: Задать Установки Системы закладка Файлы..



Настройка чертежа. Диалог команды «Параметры документа»

Для задания параметров чертежа предназначена команда ST: Задать параметры документа.

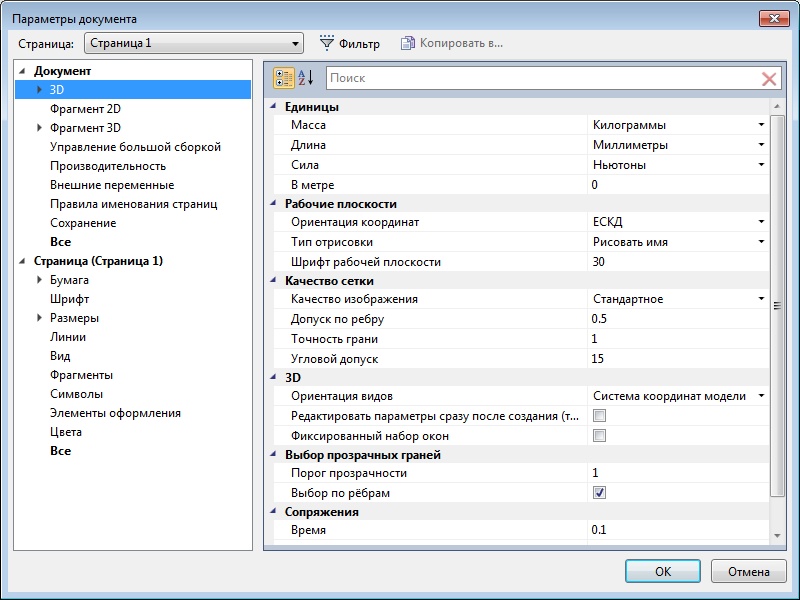

После вызова команды на экране появляется окно с закладками, на которых расположены различные группы параметров.

При выборе параметра в нижней части окна появляется всплывающая подсказка. Эти подсказки доступны для большинства параметров.

В окне Параметры документа можно настроить параметры, относящиеся как ко всему документу, так и к каждой его странице. Для этих целей используются закладки Страница и Документ.

clip1181

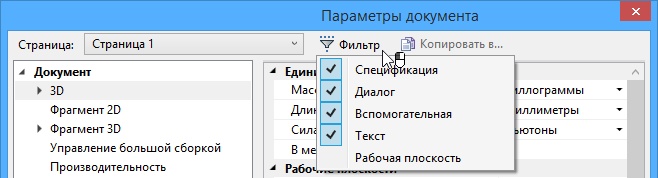

Страницу можно выбрать в выпадающем списке в верхней части окна. Настроить тип страниц для этого выпадающего списка можно с помощью списка Фильтр:

clip0208

C помощью кнопки [Копировать в…] можно передавать параметры одной страницы в другую. Копировать можно как сразу все параметры страницы, так и параметры с отдельных закладок.

Для копирования можно отметить сразу несколько страниц.



Группа «Документ»



Закладка "3D"



Закладка "Элементы оформления"



Закладка "Вид"



Закладка "Фрагмент 2D"



Закладка "Фрагмент 3D"



Закладка "Сечения"



Закладка "Управление большой сборкой"



Закладка "Производительность"



Закладка "Внешние переменные"



Закладка "Правила именования страниц"



Закладка "Сохранение"



Группа «Страница»



Закладка "Бумага"



Закладка "Зоны"



Закладка "Шрифт"



Закладка "Размеры"



Закладка "Альтернативные размеры"



Закладка "Линии"



Закладка "Вид"



Закладка "Фрагменты"



Закладка "Символы"



Закладка "Элементы управления"



Закладка "Цвета"



Закладка "Сетка"



Закладка "Все"
