Закладка "Сечения"

На закладке Сечения можно задать условия для разрезов и сечений на 2D проекциях:

Группа Не применять сечение в случаях позволяет указать условия, при которых данный фрагмент не будет рассекаться при создании проекций сборочных моделей.

Для некоторых моделей (будущих деталей-компонентов сборочного документа) удобно заранее установить такие настройки, которые не позволят включать эти детали в число разрезаемых при создании проекций-разрезов для сборочных чертежей. Например, при создании моделей болтов заранее известно, что на определённых видах-разрезах они не должны быть разрезаны. Чтобы исключить кропотливую ручную настройку 2D проекции при работе со сборками, имеющими в своём составе такие детали, сделана эта опция.

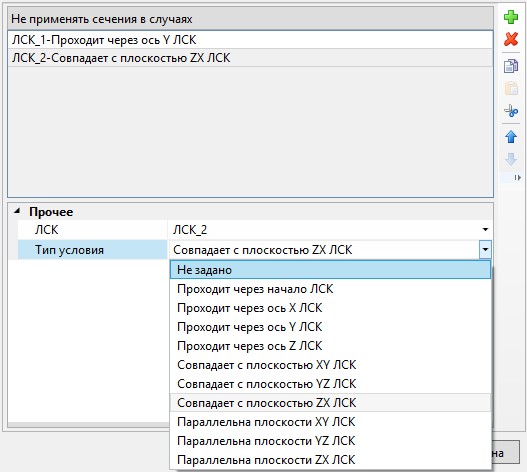

Для создания нового условия нужно использовать кнопку . Появится дополнительный раздел Условие применения сечения, в котором из списков выбираются условия и имя ЛСК.

Условия формируются по отношению к предполагаемой исходной ЛСК фрагмента, существующей на данный момент в документе будущего 3D фрагмента. К примеру, деталь может не рассекаться, если плоскость сечения проходит через указанную ось исходной ЛСК, совпадает с одной из главных плоскостей ЛСК и т.д.
