Команда "TO" - Построить кривую смещения

Для построения кривой смещения используется команда TO: Построить кривую смещения. Вызов команды:



Кривая смещения - это кривая, смещённая от исходной кривой, на расстояние заданное числом или графиком. Если смещение задано числом, т.е. постоянно, то такая кривая смещения будет являться эквидистантой. Исходной кривой может быть эллипс, сплайн, функция или путь.

Наиболее типичным применением кривой смещения является вычерчивание трубопроводов. Очень удобно провести только осевую линию, а затем построить эквидистантные линии контуров самой трубы. Кроме того, кривые смещения широко применяют при разработке строительных и архитектурных чертежей.

Построение кривой смещения

После вызова команды TO: Построить кривую смещения. доступно выполнение следующих действий:

Вычерчивание кривой смещения начинается с выбора базового элемента, относительно которого необходимо построить кривую. Базовый элемент выбирается при помощи курсора.

Выбранный элемент подсветится и появится динамически перемещаемое изображение кривой смещения. По умолчанию строится эквидистанта, т.к. смещение, задаваемой курсором – постоянное. После этого необходимо переместить курсор в требуемую позицию и нажать либо использовать опцию <P>. В последнем случае на экране появится диалог параметров. В диалоге параметров элемента в строке “Смещение” можно задать значение смещения от базового элемента. Знак смещения определяет направление. В случае использования при построении эквидистанты, диалог параметров на экране не появляется. Значение параметра Смещение берется по положению курсора.

Положение кривой смещения, являющейся эквидистантой, можно также определить при помощи существующего узла. Для этого нужно выбрать базовый элемент, относительно которого необходимо построить эквидистантную линию, после этого в автоменю станет доступна опция:

При помощи этой опции необходимо выбрать узел. Либо выбрать узел не вызывая опцию посредством привязки.

Отмена действий по выбору базового элемента, осуществляется опцией:

Для построения кривой смещения с переменным смещением необходимо предварительно создать график. Аргумент графика будет задавать положение точки по длине исходной кривой, функция графика будет задавать смещение для данной точки. Первое значение аргумента будет соответствовать первой точке исходной кривой, последнее значение – последней точке. Промежуточные значения аргумента будут распределены по длине исходной кривой согласно их относительной величине к первому и последнему значению аргумента. Смещение по длине исходной кривой на участках между заданными графиком точками – будет рассчитываться согласно заданным параметрам графика: по ломанной, сглажено или по функции.  Подробную информацию по созданию графиков нужно смотреть в разделе «Графики». Все созданные в файле графики будут доступны в диалоге параметров при включённом флаге опции График.

Параметры кривой смещения

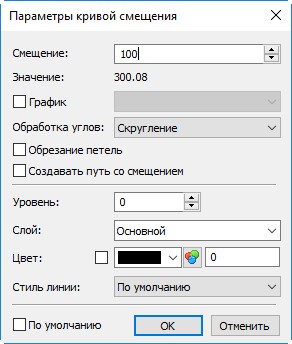

Задать параметры кривой смещения можно в процессе построения и во время редактирования. Окно диалога для задания параметров кривой смещения вызывается с помощью опции .

Смещение. Задаёт расстояния от базового элемента до кривой смещения, в случае если не используется переменное смещение задаваемое графиком. В качестве значения может быть число, переменная или выражение.

График. При установке флага в списке доступны все графики созданные в документе. График позволяет построить кривую с переменным смещением.

Обработка углов. Выбор варианта обработки углов, возникающих на кривой смещения в случае, если на исходном пути были не скруглённые переходы. Доступно три варианта Скругление, По касательным, По кривым.

Обрезание петель. Данный параметр включает режим обрезания петель. В этом режиме из контура кривой смещения удаляются все образующиеся на нём петли.

Создавать путь со смещением. Опция актуальна для построения кривой смещения от пути. При установке флага кривая смещения от пути будет преобразована в путь. Построенную кривую смещения преобразовать в путь нельзя: флаг опции нужно указывать до завершения построения.

Уровень. Помещает кривую смещения на определенный уровень видимости.

Слой. Имя слоя, которому принадлежит эквидистанта.

Цвет. Задаёт цвет кривой смещения.

Стиль линий. Доступны варианты: По умолчанию (пунктир), Сплошная, Пунктир, Длинный пунктир, Штрихпунктир. Разный стиль удобен для визуального отличия типа линий.

По умолчанию. Установка этого флага будет обозначать, что заданные в этом диалоговом окне значения параметров будут применяться для новых линий построения.



Редактирование кривой смещения

Зайти в редактирование кривой смещения можно двумя способами.

В режиме ожидания команды указать курсором на кривую смещения и нажать .

В режиме ожидания команды вызвать контекстное меню для кривой смещения и выбрать команду:

В автоменю становятся доступны следующие опции:

Редактирование кривой смещения ничем не отличается от её построения.



Смотри: Содержание , Кривая смещения , ELlipse, SPline , FUnction
