Заимствование переменных и баз данных

Существует два варианта работы с переменными сборочного документа и документов фрагментов:

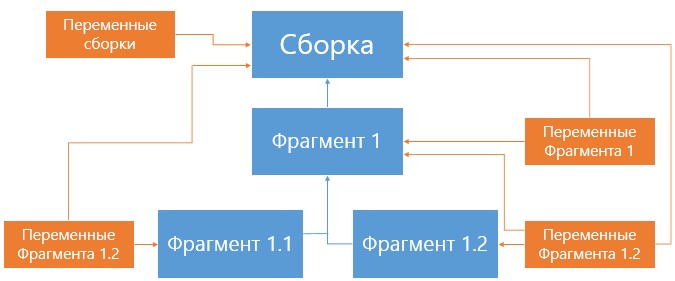

●переменные хранятся только в соответствующем файле сборки или фрагмента. Для изменения этой значения переменной в сборке и во фрагменте, пользователь должен изменить переменную в конкретном файле фрагмента.

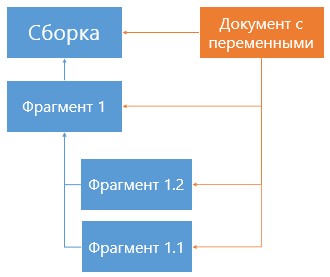

●заимствование переменных. Можно создать документ, в котором будут храниться все переменные и базы данных. Этот документ нужно добавить во все документы, в которых переменные и базы данных будут использованы.

Пользователь может выбрать, какие именно переменные нужно заимствовать для каждого файла. Эти переменные можно будет использовать как обычные переменные фрагмента при создании геометрии. При этом изменять переменные нужно будет в одном единственном файле.

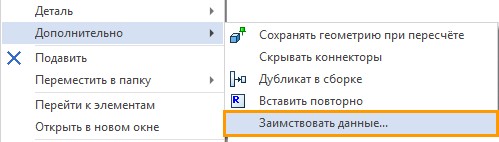

Для заимствования данных из фрагмента используется специальная команда в контекстном меню выбранного фрагмента.

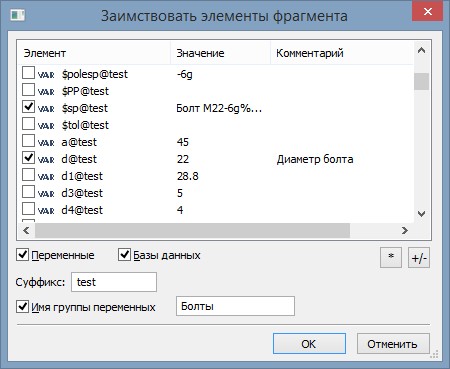

Вызывается окно, в котором можно указать, какие переменные и базы данных будут использованы в сборке.

Все выбранные переменные добавляются в редактор переменных.



Переменные могут быть заимствованы из одного и того же фрагмента с разными значениями внешних переменных. Например, если в сборку вставлен один и тот же фрагмент болта, но с разными диаметром и длиной.

Для такого заимствования нужно задать суффикс при заимствовании переменных из фрагмента. Этот суффикс будет добавлен ко всем заимствованным переменным после символа «@».

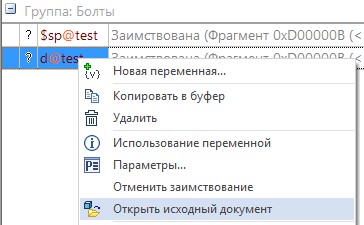

С помощью опции Открыть исходный документ можно открыть фрагмент, из которого заимствована переменная.

Если вызвать опцию Отменить заимствование можно разорвать связь переменной с источником. В этом случае переменная станет обычной переменной сборки.



Смотри: Variables
