Погасить/показать 3D элементы

Пункт Видимость в контекстном меню, вызываемом по нажатию на 3D элементах в 3D окне, в дереве модели или окнах 3D модель, Структура сборки и Элементы модели, содержит следующие команды для управления видимостью элементов:

       Погасить
 Делает невидимыми в 3D сцене выбранные 3D элементы. Если выбранный элемент уже погашен, то данная команда будет недоступна.

       Показать
 Команда, отменяющая действие предыдущей, т.е. делающая видимыми выбранные 3D элементы в 3D сцене. Если выбранный элемент уже видим, то данная команда будет недоступна.

       Погасить только выбранные
 Делает невидимыми все выбранные 3D элементы и показывает все остальные, если они ранее были погашены.

       Показать только выбранные
 Делает видимыми все выбранные 3D элементы и гасит (т.е. делает невидимыми) все остальные.

       Показать всё
 Делает видимыми все элементы 3D сцены.

       Инвертировать видимость
 Меняет видимость всех элементов на противоположную, т.е. видимые элементы становятся невидимыми, а невидимые - видимыми. Данная команда также может быть вызвана с помощью клавиш <3CB> или <Ctrl>+<Shift>+<B>.

Если нажать на пустом пространстве 3D окна при наличии выбранных 3D элементов, контекстное меню будет содержать тот же набор команд для управления видимостью, что описан выше.

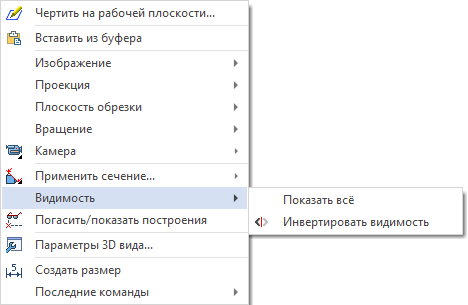

Если нажать на пустом пространстве 3D окна при отсутствии выбранных 3D элементов, контекстное меню будет содержать только команды Показать всё и Инвертировать видимость.

Состояние видимости отдельных элементов отображается иконкой (элемент погашен) или (элемент видим) в дереве модели, а также в столбце Видимость окна 3D модель. В окне Структура сборки используется аналогичная колонка Видимость в сборке с иконками и . Можно переключать видимость элемента нажатием на иконку, не выбирая сам элемент.

У тел и 3D фрагментов видимость/невидимость может быть задана без использования вышеописанных команд с помощью параметра Погасить в диалоге параметров тела/фрагмента или операций, формирующих данное тело. Значение параметра можно задавать с помощью переменной. В случае использования переменной команды группы Видимость и соответствующие столбцы служебных окон не будут оказывать влияние на видимость данного элемента. Иконка в столбце Видимость дерева модели при этом символизирует связь с переменной - (элемент погашен) или (элемент видим).
