Управление видимостью элементов |

|
Управление видимостью элементов |
|
При работе со сложными чертежами и моделями часто требуется временно скрыть те или иные 2D или 3D элементы, т.к. они закрывают собой другие элементы или просто усложняют восприятие чертежа/модели. T-FLEX CAD предоставляет широкий набор инструментов для управления видимостью элементов. Можно скрывать/показывать элементы индивидуально, выбирая каждый по отдельности, скрывать/показывать сразу множество выбранных элементов, автоматически скрывать/показывать элементы определенных типов, показать сразу все ранее скрытые элементы или инвертировать видимость (т.е. сделать ранее невидимые элементы видимыми и наоборот).
Команды управления видимостью элементов доступны:
•на панели Вид и в текстовом меню
(см. Погасить/показать элементы по типу, Погасить/показать 2D элементы)

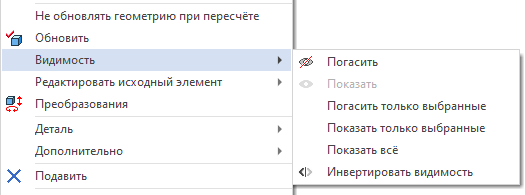

•в контекстном меню 3D элементов и в дереве модели
(см. Погасить/показать 3D элементы)
Кроме того, видимость элементов зависит от видимости
слоя, к которому они принадлежат, а также
уровней и интервалов видимости. 3D элементы могут быть не только скрыты, но и
подавлены.
В параметрах некоторых 3D элементов (рабочих плоскостей, рабочих поверхностей, 3D сечений, камер) доступен флаг Показывать в 3D окне. При установленном флаге видимость элемента управляется командами, описанными в данном разделе. При снятом флаге элемент не отображается в 3D окне, независимо от команд управления видимостью.
Основные темы в этом разделе:
•Погасить/показать элементы по типу
