Единицы измерения параметров элемента

Различные параметры измеряются в различных единицах. Чтобы узнать единицы измерения конкретного параметра, следует посмотреть в правую часть поля ввода его значения.

Если там не отображаются единицы, то они задаются в параметрах документа сразу для всех параметров соответствующего типа (длина, масса, сила). Если там отображается стандартное сокращение единиц, то их можно изменить непосредственно в данном поле индивидуально для данного параметра.

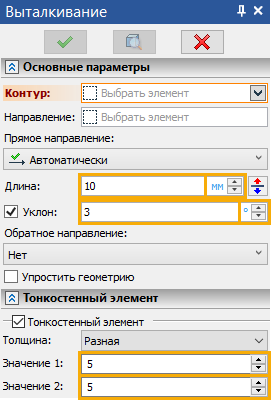

Единицы длины и угла уклона задаются непосредственно в полях ввода;
единицы толщин тонкостенного элемента задаются в параметрах документа.

Изменение единиц измерения в параметрах документа

Параметры документа > 3D

Параметры документа > Страница > Лист

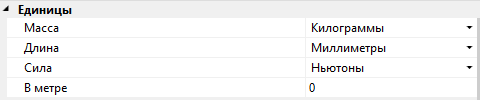

Единицы измерения параметров элементов 3D сцены задаются на вкладке 3D диалога параметров документа. Доступно задание единиц массы, длины и силы.

Единицы измерения параметров элементов чертежа задаются отдельно для каждой страницы на вкладке Лист диалога параметров документа. Доступно только задание единиц длины.

В обоих случаях, выбранные единицы используются в том числе и в качестве единиц по умолчанию в полях ввода, допускающих изменение единиц непосредственно в самом поле.

При изменении единиц в параметрах документа параметры элементов (кроме тех, для которых единицы были заданы вручную непосредственно в поле ввода) не конвертируются в новые единицы, сохраняя старые числовые значения. Т.е. фактические параметры элементов изменяются. Эффект изменения единиц станет виден после полного пересчета модели.

Угол всегда измеряется по умолчанию в градусах и долях градуса. При необходимости задания угла в минутах и секундах следует воспользоваться опцией ввода угла.

Данные настройки не распространяются на единицы измерения размеров на чертеже, последние задаются отдельно для каждой страницы на вкладке Размеры диалога параметров документа.

Изменение единиц измерения в поле ввода

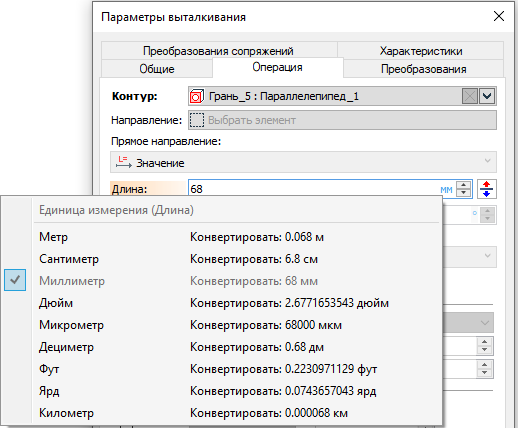

Если в правой части поля ввода значения параметра отображаются единицы измерения, то их можно изменить отдельно для этого конкретного параметра. Нажмите на отображаемых единицах. Появится меню, в котором можно будет выбрать другие единицы. Значение параметра при этом будет сконвертировано в новые единицы. В правой части меню для каждой из доступных единиц измерения отображается сконвертированное значение параметра. Пока для параметра установлены единицы по умолчанию, они зависят от параметров документа. После изменения единиц в поле ввода они перестают зависеть от параметров документа, т.е. при изменении единиц измерения параметров соответствующего типа в параметрах документа единицы измерения данного параметра уже не меняются.

См. также:

Контекстные меню полей ввода.
