Пример работы со вспомогательными линиями, спроецированными на чертёж

Допустим, у нас есть 3D модель цеха, в котором расставлены станки и прочее оборудование. При этом на чертеже плана цеха нам не нужно детализированное изображение - мы хотим лишь показать упрощённую схему.

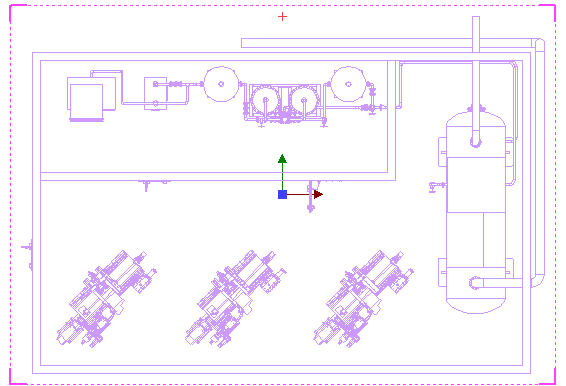

Сначала создаём проекцию вида сверху, установив в параметрах проекции на вкладке Линии флаг Создавать вспомогательные линии.

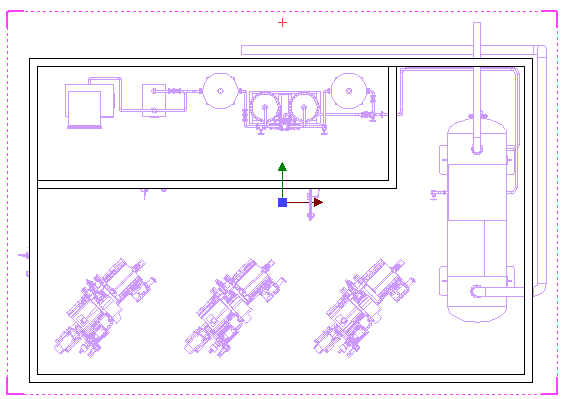

Далее выбираем линии стен, которые мы хотим отобразить на схеме, и снимаем флаг Вспомогательный в их контекстном меню.

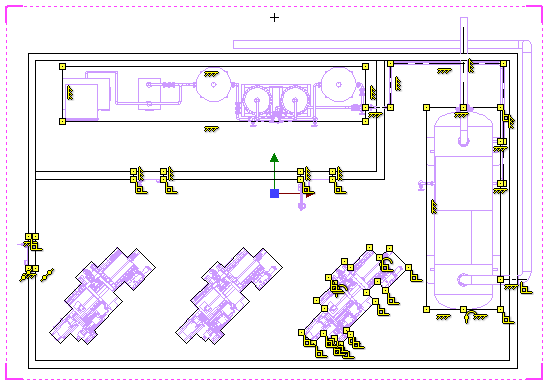

Для остальных элементов вручную рисуем упрощённые контуры и оси, используя автоматическое создание ограничений и привязываясь ко вспомогательным линиям, спроецированным с 3Д модели.

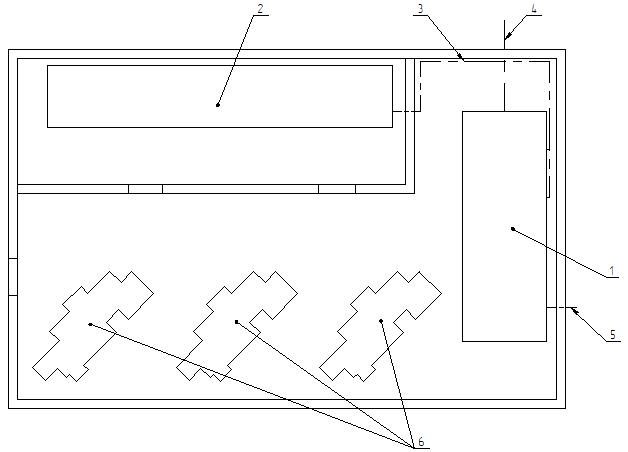

Добавим позиционные обозначения, также привязывая их ко вспомогательным линиям проекции. Затем скроем построения, чтобы оценить итоговый вид полученной схемы.

Несмотря на то, что большая часть линий на схеме создана вручную, они имеют опосредованную ассоциативную связь с 3Д моделью, благодаря связи с линиями проекции. При этом сами линии проекции, за исключением стен, не отображаются на схеме. При изменении расположения элементов в 3D сцене схема перестроится соответствующим образом.

Для ускорения пересчёта проекции можно дополнительно удалить линии, не используемые для построения схемы.
