Пересечение линий изображения |

|
Пересечение линий изображения |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Чертёж > Пересечение линий Рабочая плоскость > Чертёж > Пересечение линий |
Клавиатура |
Текстовое меню |
<II> |
Чертёж > Пересечение линий |
Для пересекающихся линий изображения можно выбор форму пересечения.
Для изменения пересечения необходимо активировать команду
Пересечение линий и выбрать линию, которая имеет пересечения с другими линиями.

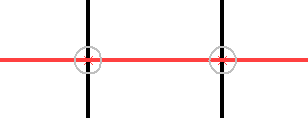

При этом в местах пересечения появляются серые окружности, показывающие активные пересечения.

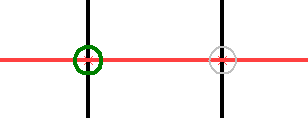

Далее необходимо выбрать необходимое место и нажать на серую окружность, при этом она станет активной, об этом свидетельствует ее изменившийся цвет - зеленый.

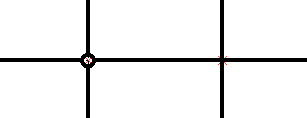

Теперь в параметрах команды можно изменить форму пересечения. После того, как все параметры настроены, можно завершать операцию
.
Для некоторых форм в автоменю доступна опция:
|
<Z> |
Изменить направление |
Эта опция позволяет изменить направление формы пересечения.
