Окружность построения с центром в узле, через узел

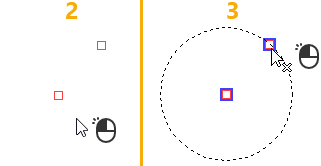

1. Вызовите режим построения окружностей с центром в узле.

2. Выберите 2D узел, который будет являться центром создаваемой окружности. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.
Данный способ работает, только когда узел выбирается первым.

•Наведите курсор на желаемый узел при включенных объектных привязках и нажмите или <Enter>.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

3. Выберите 2D узел, через который будет проходить создаваемая окружность. Узел можно выбрать одним из способов, описанных выше.

После создания окружности команда возвращается в начальное состояние.
