Окружность построения с центром в узле и одной касательной

1. Вызовите режим построения окружностей с центром в узле.

2. Выберите 2D узел, который будет являться центром создаваемой окружности. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

3. Выберите линию, которой будет касаться создаваемая окружность. Для выбора доступны прямые, окружности и эллипсы построения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>.

•Активируйте одну из следующих опций автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается линия построения соответствующего типа, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

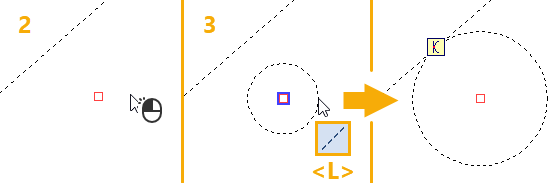

Пример создания окружности, касательной к прямой

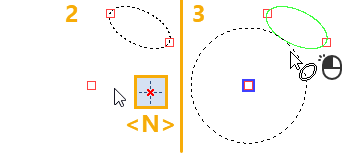

Пример создания окружности, касательной к эллипсу



После создания окружности команда возвращается в начальное состояние.
