Изменение числа копий в массиве 2D элементов

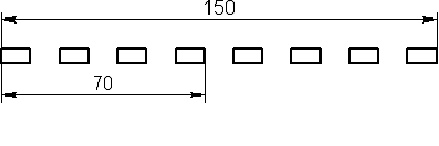

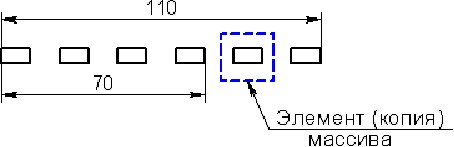

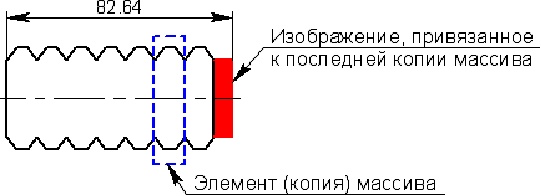

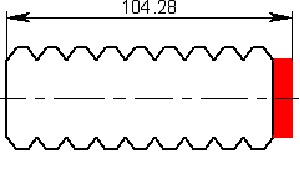

При изменении количества копий в массиве добавление или удаление копий происходит непосредственно перед последней копией массива. Благодаря этому, например, размеры, проставленные между граничными элементами массивов, сохраняются при любом изменении числа копий массива. Размеры, проставленные на внутренних копиях массива, могут исчезать при уменьшении их общего числа. То же самое справедливо и для любых других 2D построений: элементы, привязанные к граничным копиям массива, всегда будут сохранять правильное положение при любом изменении массива.





При создании штриховки на основе элементов массива следует придерживаться следующей методики: перед созданием штриховки необходимо установить максимально необходимое количество копий массива. Штриховку следует создавать с помощью автопоиска. В этом случае в дальнейшем она будет вести себя корректно и не сломается при любом изменении числа копий массива (внутри исходного диапазона).

В трёхмерном моделировании 2D массив, расположенный на рабочей плоскости, может быть использован для создания 3D профиля. Профиль можно создать как на основе самих линий изображения, так и на основе созданной по ним штриховки. При работе с переменным массивом использовать для создания профиля штриховку (на основе линий массива) имеет смысл только в том случае, когда заранее известно необходимое максимальное число копий массива. В остальных случаях 3D профиль следует создавать на основе линий изображения массива. При дальнейших построениях следует учитывать, что идентификация геометрических составляющих 3D элемента (рёбер, вершин, и т.п.), созданного с использованием переменного 2D массива, меняется при изменении числа копий этого массива.

См. также:

•Удаление исходных элементов ассоциативной 2D копии
