Чертёж > Массив > Массив по таблице |
Массив по таблице позволяет приравнивать координаты, угол поворота, масштаб и пользовательские переменные копий к значениям столбцов базы данных. Для создания массива необходимо, чтобы база уже была создана в текущем документе на момент вызова команды. В отличие от других типов массивов данная команда не требует выбора ни исходных, ни целевых точек.
После выбора исходных элементов массива необходимо выбрать Базу данных в одноимённом выпадающем списке в окне параметров команды. Список содержит все базы данных, имеющиеся в текущем документе.
Подробная информация о работе с базами данных доступна в разделе Базы данных.

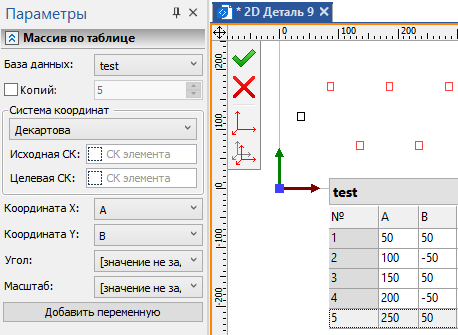

По умолчанию число копий в массиве соответствует числу строк выбранной базы данных. Оно отображается в поле Копий в окне параметров команды, но не доступно для редактирования. Если требуется задать другое число копий, следует установить флаг слева от данного поля. После установки флага можно ввести произвольное значение числа копий. Однако, данное значение не может быть больше, чем число строк выбранной базы данных. При произвольном числе копий массивом используется соответствующее количество строк от начала базы данных, а содержимое остальных строк никак не влияет на результат построения.
В группе параметров Система координат в окне параметров команды находится выпадающий список, в котором можно выбрать Декартову или Полярную систему координат. В зависимости от выбранной системы меняется набор параметров ниже.
Опционально можно выбрать существующие на текущей странице документа локальные системы координат в качестве Исходной и Целевой СК. По умолчанию и в качестве исходной, и в качестве целевой СК используется СК исходных элементов массива (СК элемента). У СК исходных элементов оси параллельны осям СК страницы или активного вида, а начало координат находится в центре прямоугольника, охватывающего исходные элементы. После выбора исходной СК или целевой СК пользователем значение по умолчанию для оставшейся СК автоматически меняется на СК страницы (или активного вида).
Исходная и Целевая СК выбираются в 2D окне после активации одноименных полей в окне параметров команды или следующих опций автоменю:
<S> |
Выбрать исходную систему координат |
|
<T> |
Выбрать целевую систему координат |
Координаты копий (как декартовы, так и полярные) всегда отсчитываются относительно Исходной СК. Если исходная и целевая СК не совпадают, то координаты Целевой СК относительно Исходной дополнительно прибавляются к координатам каждой копии в массиве. Однако, центром поворота и масштабирования копий всегда является точка, расположенная относительно начала координат страницы или активного вида так же, как начало Целевой СК расположено относительно начала Исходной СК. Таким образом, если начало координат исходной СК, не совпадает с началом координат страницы или активного вида, то центр поворота и масштабирования не совпадает с началом отсчета координат копий.
После выбора систем координат необходимо установить соответствие между параметрами элементов массива и столбцами выбранной базы данных. В зависимости от выбранного типа СК (Декартова или Полярная) в нижней части окна параметров команды доступны выпадающие списки следующих параметров.
Для декартовой системы координат:
•Координата X;
•Координата Y.
Для полярной системы координат:
•Радиус
Расстояние от начала координат.
•Полярный угол
Отклонение от положительного направления оси X.
Для обоих типов СК:
•Угол;
•Масштаб.
Принцип применения данных параметров описан выше.
В каждом из выпадающих списков можно выбрать название одного из столбцов базы данных, значения в котором будет определять соответствующий параметр копии. Можно выбирать один и тот же столбец в нескольких выпадающих списках одновременно.
Обязательным условием является выбор столбца базы данных хотя бы в одном из доступных выпадающих списков.
Помимо названий столбцов базы данных выпадающие списки содержат опцию [значение не задано]. При выборе этой опции соответствующий параметр будет равен нулю (единице в случае масштаба).

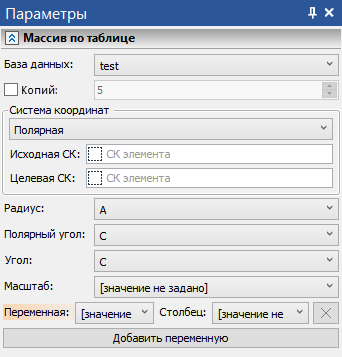

Под вышеперечисленными параметрами в окне параметров расположена кнопка Добавить переменную. Нажатие данной кнопки добавляет в окно параметров еще одну строку с парой выпадающих списков Переменная и Столбец. Можно добавить множество таких строк, последовательно нажимая на данную кнопку необходимое число раз. В каждой строке устанавливается соответствие между одной из переменных документа и одним из столбцов выбранной базы данных аналогично описанному выше. Если количество пар выпадающих списков больше, чем требуется, лишнюю строку можно удалить, нажав кнопку Удалить переменную в правой части строки. В списках доступны все переменные документа, независимо от того, имеют ли они какое-либо отношение к исходным элементам массива. Однако, для того, чтобы приравнивание переменной к столбцу базы данных имело эффект, следует выбрать переменную, определяющую параметры исходных элементов.
По умолчанию во всех списках выбрана опция [значение не задано]. Не обязательно задавать значения в каждом списке; наличие незаданных значений не препятствует созданию массива, если задано соответствие столбцу базы данных хотя бы для одного параметра или переменной.
Можно выбирать одни и те же столбцы в качестве значений разных переменных.
Система не препятствует приравниванию одной и той же переменной к нескольким столбцам одновременно, однако, в итоге массив будет построен с использованием значений столбца, выбранного в самом нижнем списке для такой переменной.
