Расстояние от точки на кривой до её проекции на другую линию

Для создания линейного размера, обозначающего расстояние от точки на кривой до её проекции на другую линию, необходимо после вызова команды Размер последовательно выбрать две линии - исходную кривую и линию, на которую будет спроецирована точка, нажав на них .  В качестве исходной кривой можно выбрать 2D путь, сплайн/полилинию (построения или эскиза), кривую смещения (построения или эскиза), или функцию. В качестве второй линии можно выбрать линию любого типа.

После выбора второй линии система рассчитывает положение проекции точки первой линии, ближайшей к положению курсора, на второй объект в направлении нормали ко второй линии, а затем измеряет расстояние между точкой и проекцией в направлении нормали к первой линии.

Появляется предварительное изображение создаваемого размера, которое динамически обновляется при перемещении курсора, а в автоменю станут доступны опции позиционирования размерной линии и значения размера. Установите желаемую конфигурацию размера, перемещая курсор, и подтвердите её нажатием или <Enter>. Положение точек и направление измерения будет зафиксировано, после чего размерная линия будет следовать за курсором вдоль касательной к первому объекту в точке измерения, а значение размера будет следовать за курсором вдоль размерной линии. Установите желаемое положение размерной линии и значения размера, перемещая курсор, и подтвердите ввод нажатием или <Enter>. Размер будет создан. По окончании создания размера команда возвращается к начальному состоянию.

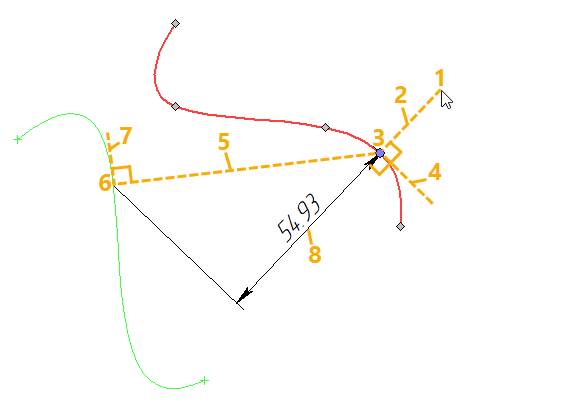

1 - Положение курсора

2 - Кратчайшее расстояние от положения курсора до красного сплайна

3 - Точка красного сплайна, ближайшая к положению курсора

4 - Касательная к красному сплайну в точке 3

5 - Нормаль к зелёному сплайну, проведённая из точки 3

6 - Проекция точки 3 на зелёный сплайн

7 - Касательная к зелёному сплайну в точке 6

8 - Направление измерения
