Смещение эквидистантной кривой

Для создания линейного размера, обозначающего величину смещения эквидистантной кривой относительно её исходной кривой, необходимо после вызова команды Размер выбрать эквидистанту и её исходную кривую в любом порядке, нажав на них . Появится предварительное изображение размера, а в автоменю станут доступны опции позиционирования размерной линии и значения размера,.

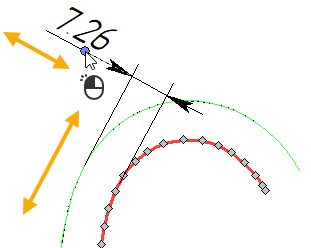

Размерная линия и значение размера будут следовать за курсором вдоль выбранных кривых. Перемещая курсор, установите предварительное изображение в положение, соответствующее желаемым точкам измерения, и нажмите или <Enter>. На предварительном изображении появятся выносные линии от заданных точек измерения к размерной линии, размерная линия начнёт следовать за курсором в направлении, перпендикулярном прямой, соединяющей точки измерения, а значение размера начнёт следовать за курсором вдоль размерной линии. Установите желаемое положение размерной линии и значения размера, перемещая курсор, и нажмите или <Enter>. Размер будет создан. По окончании создания размера команда возвращается к начальному состоянию.

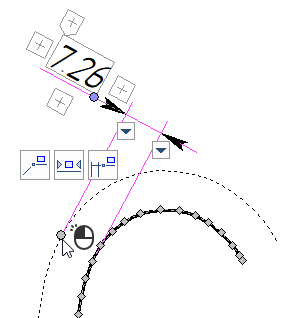

Манипуляторы размера-смещения

После создания размера его можно перемещать вдоль кривых с помощью специального манипулятора , расположенного в одной из точек измерения. Нажмите на манипуляторе. Размер начнёт следовать за курсором вдоль кривых. Перемещая курсор, установите размер в новое положение и нажмите или <Enter>. Размерная линия начнёт следовать за курсором в направлении, перпендикулярном прямой, соединяющей новые точки измерения, а значение размера начнёт следовать за курсором вдоль размерной линии. Установите желаемое положение размерной линии и значения размера, перемещая курсор, и нажмите или <Enter>. Редактирование размера завершится. Для размеров-смещений также доступны манипуляторы, общие для размеров различных видов.
