Расчёт размерных цепей

В T-FLEX CAD есть возможность автоматически рассчитать поле допуска замыкающего размера размерной цепи.

Пример

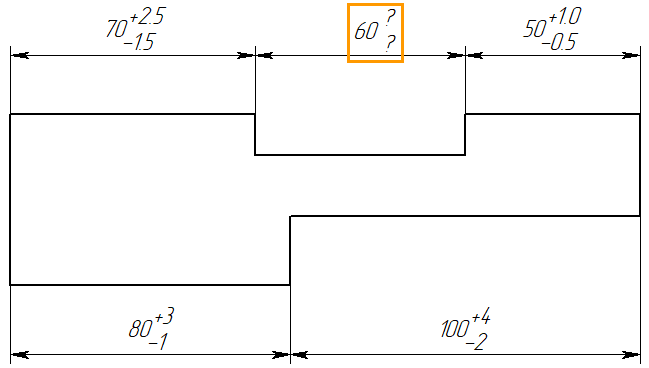

Пусть есть размерная цепь, в которой необходимо рассчитать поле допуска для замыкающего размера.

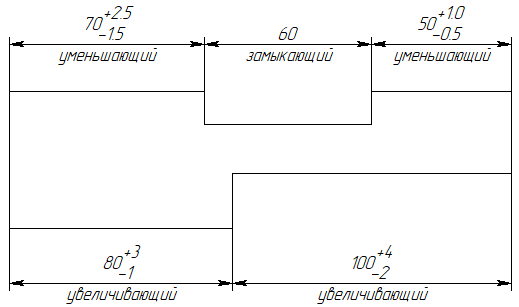

Размер 60 – является замыкающим. Размеры 70 и 50 – уменьшающими, размеры 80 и 100 – увеличивающими.

Расчёт отклонений замыкающего размера будет осуществляться по следующим формулам:

ВО_Замыкающего_размера = ΣВО_Увеличивающих_размеров - ΣНО_Уменьшающих_размеров;

НО_Замыкающего_размера = ΣНО_Увеличивающих_размеров - ΣВО_Уменьшающих_размеров.

Где ВО – верхнее отклонение, НО – нижнее отклонение, Σ - знак суммирования.

Кроме того, можно рассчитать и номинал замыкающего размера:

Ном_Замыкающего_размера = ΣНом_Увеличивающих_размеров - ΣНом_Уменьшающих_размеров.

Где Ном – номинал размеров.

Для рассматриваемого примера:

ВО_Замыкающего_размера = (3+4)-((-1,5)+(-0,5)) = 9

НО_Замыкающего_размера = ((-1)+(-2))-(2,5+1) = -6,5

Ном_Замыкающего_размера = (80+100)-(70+50) = 60



Открываем документ, в котором необходимо рассчитать поле допуска замыкающего размера. Запускаем приложение для проверки размеров и вызываем команду Расчёт размерных цепей:

Автоменю команды содержит 4 пиктограммы для выполнения расчёта:

Последовательно осуществляем ввод данных для расчёта.

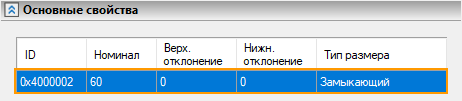

Нажимаем пиктограмму и на чертеже, с помощью , выбираем замыкающий размер (в рассматриваемом примере размер 60). В окне параметров команды появится соответствующая запись.

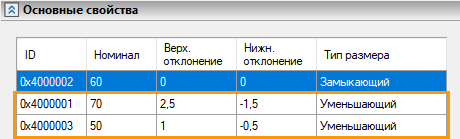

Нажимаем пиктограмму и на чертеже, с помощью , выбираем уменьшающие размеры (в рассматриваемом примере размеры 70 и 50). В окне параметров команды появятся новые записи.

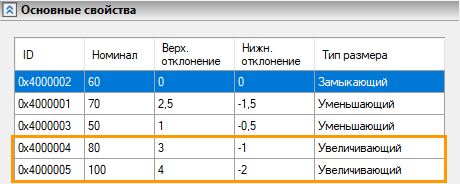

Нажимаем пиктограмму и на чертеже, с помощью , выбираем увеличивающие размеры (в рассматриваемом примере размеры 80 и 100).

Нажимаем пиктограмму - выполняется расчёт.

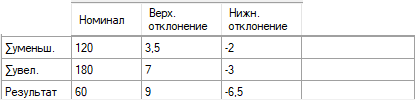

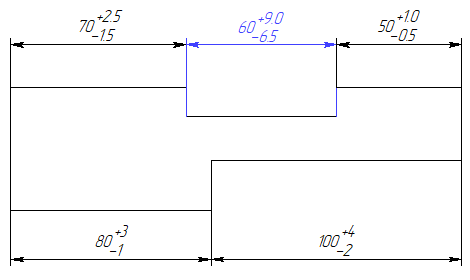

В окне параметров команды показывается результат расчёта.

Чтобы выйти из команды – нужно нажать пиктограмму или <Ctrl>+<Enter>.

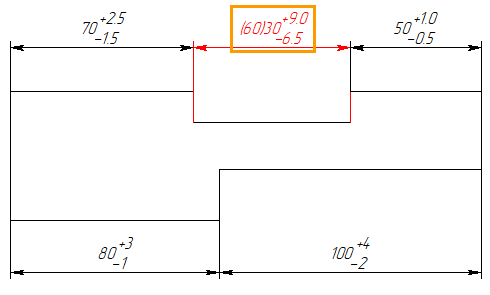

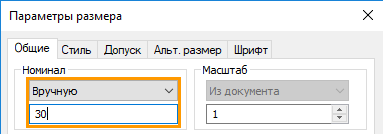

В случае, если пользователь ввёл значение замыкающего размера вручную, и он отличается от номинала, то при выполнении команды система выдаст предупреждение: размер подсветится красным, и в скобках на размере будет указан рассчитанный номинал замыкающего размера.
