Проверка номиналов размеров

Открываем документ, в котором необходимо проверить размеры. Запускаем приложение для проверки размеров и вызываем команду Проверка номиналов размеров:

Перед вызовом данной команды рекомендуется выйти из других запущенных команд.

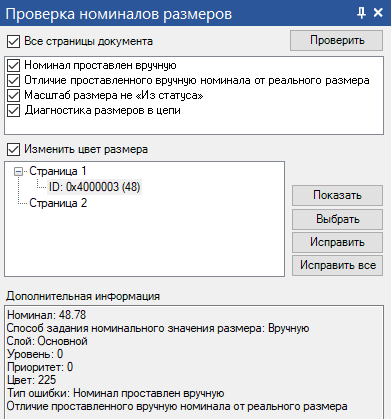

После вызова команды на экране появляется окно, в верхней части которого находится список критериев проверки. Доступны следующие критерии:

•Номинал проставлен вручную;

•Отличие проставленного вручную номинала от реального размера;

•Масштаб размера не "Из статуса" (Из документа);

•Диагностика размеров в цепи.

Установите флаги требуемых критериев и нажмите кнопку Проверить.

При установленном флаге Все страницы документа будут проверены размеры на всех страницах, а при снятом - только на текущей странице.

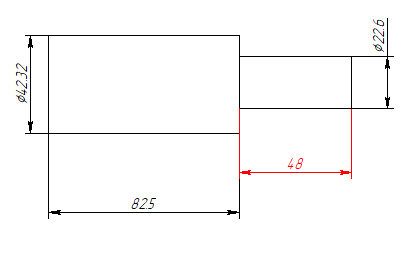

В поле, расположенном под списком критериев появится список размеров, в которых найдены ошибки. Если установлен флаг Изменить цвет размера, то такие размеры будут также подсвечены красным на чертеже.

В списке размеров с ошибками отображается название страницы, которой принадлежит размер, его ID и номинал (в скобках). Если выбрать размер в списке с помощью , то в поле ниже появится Дополнительная информация.

Справа от списка размеров доступны следующие кнопки:

•Показать
Фокусирует камеру в окне чертежа на размере, выбранном в списке.

•Выбрать
Выбирает в окне чертежа размер, выбранный в списке, а также фокусирует камеру на нём ,аналогично кнопке Показать.

•Исправить
Исправляет ошибки размера, выбранного в списке.

•Исправить все
Исправляет ошибки всех проверенных размеров.

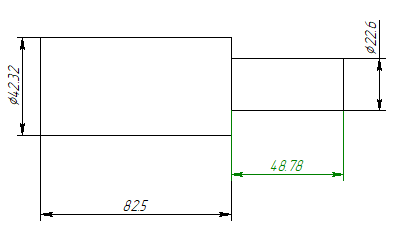

Если установлен флаг Изменить цвет размера, то исправленные размеры будут подсвечены зелёным на чертеже.
