Эллипс построения с центром в узле, с касанием к прямой, с заданной длиной оси

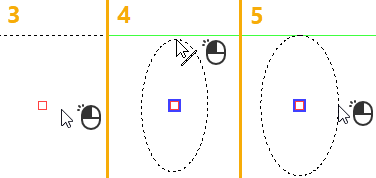

1. Вызовите команду Эллипс.

2. Убедитесь, что активна следующая опция автоменю, или активируйте её:

3. Выберите 2D узел, который будет являться центром создаваемого эллипса. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

4. Выберите прямую линию построения, которой должен касаться создаваемый эллипс. Первая полуось эллипса будет ограничена этой прямой и ориентирована по нормали к ней. Прямую можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается прямая линия построения, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

5. Задайте длину второй полуоси эллипса одним из следующих способов:

•Введите значение длины или имя переменной с клавиатуры. Введённое значение отображается в в окне параметров. Затем нажмите <Enter> или в любом месте окна чертежа для завершения ввода.

•Установите курсор в произвольную точку чертежа без привязки к существующим элементам и нажмите или <Enter>.  Длина второй полуоси будет подобрана таким образом, чтобы обеспечить прохождение эллипса через указанную точку.

Независимо от способа задания длина второй полуоси будет сохранена в параметрах эллипса и может быть изменена позже.

В процессе задания длины второй полуоси предварительное изображение следует за курсором в пределах, ограниченных длиной первой полуоси эллипса. При перемещении курсора за эти пределы предварительное изображение пропадает и указание произвольной точки невозможно.

После создания эллипса команда возвращается в начальное состояние.
