Эллипс построения с центром в узле, с касанием к двум прямым

1. Вызовите команду Эллипс.

2. Убедитесь, что активна следующая опция автоменю, или активируйте её:

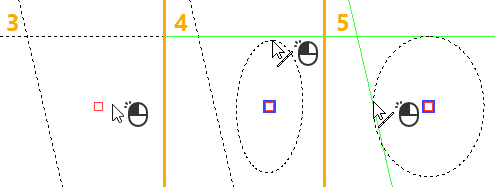

3. Выберите 2D узел, который будет являться центром создаваемого эллипса. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

4. Выберите первую прямую линию построения, которой должен касаться создаваемый эллипс. Первая полуось эллипса будет ограничена этой прямой и ориентирована по нормали к ней. Прямую можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается прямая линия построения, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

5. Выберите вторую прямую линию построения, которой должен касаться создаваемый эллипс. Вторая полуось эллипса будет иметь длину, обеспечивающую касание эллипса к выбранной прямой. Прямую можно выбрать одним из способов, описанных выше.

В процессе выбора второй прямой предварительное изображение следует за курсором в пределах, ограниченных длиной первой полуоси эллипса. При перемещении курсора за эти пределы предварительное изображение пропадает и выбор элементов невозможен.

После создания эллипса команда возвращается в начальное состояние.
