Эллипс построения через два узла, с касанием к прямой

1. Вызовите команду Эллипс.

2. Убедитесь, что активна следующая опция автоменю, или активируйте её:

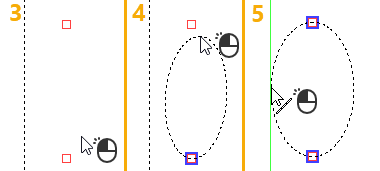

3. Выберите первый 2D узел, через который будет проходить создаваемый эллипс. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

4. Выберите второй 2D узел, через который будет проходить создаваемый эллипс. Первая ось эллипса будет соединять этот узел с узлом, выбранным на предыдущем шаге. Узел можно выбрать одним из способов, описанных выше.

5. Выберите прямую линию построения, которой будет касаться создаваемый эллипс. Вторая ось эллипса будет иметь длину, обеспечивающую касание эллипса к выбранной прямой. Прямую можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается прямая линия построения, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

В процессе выбора прямой предварительное изображение следует за курсором в пределах, ограниченных длиной первой полуоси эллипса. При перемещении курсора за эти пределы предварительное изображение пропадает и выбор элементов невозможен.

После создания эллипса команда возвращается в начальное состояние.
