Эллипс построения через три узла

1. Вызовите команду Эллипс.

2. Убедитесь, что активна следующая опция автоменю, или активируйте её:

<T>

Выбрать узел, через который проходит эллипс

3. Выберите первый 2D узел, через который будет проходить создаваемый эллипс. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

<N>

Выбрать узел

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

4. Выберите второй 2D узел, через который будет проходить создаваемый эллипс. Первая ось эллипса будет соединять этот узел с узлом, выбранным на предыдущем шаге. Узел можно выбрать одним из способов, описанных выше.

5. Выберите третий 2D узел, через который будет проходить создаваемый эллипс. Вторая ось эллипса будет иметь длину, обеспечивающую прохождение эллипса через этот узел. Узел можно выбрать одним из следующих способов:

•Наведите курсор на желаемый узел при включенных объектных привязках и нажмите или <Enter>.

•Активируйте следующую опцию автоменю:

<N>

Выбрать узел

В процессе выбора третьего узла предварительное изображение следует за курсором в пределах, ограниченных длиной первой полуоси эллипса. При перемещении курсора за эти пределы предварительное изображение пропадает и выбор элементов невозможен.

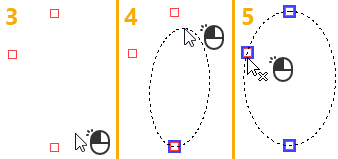

10S_EllipseNodeNodeNode

После создания эллипса команда возвращается в начальное состояние.
