Манипуляторы баз и допусков

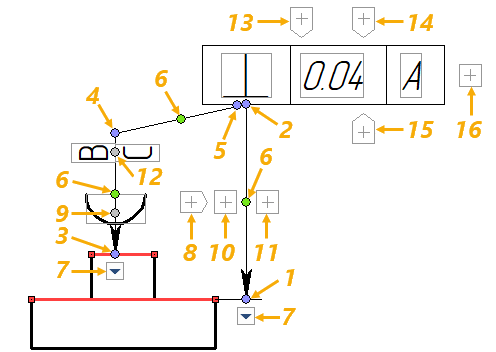

При выборе обозначения базы или допуска в любом окне вида, а также при наведении курсора на обозначение в 2D окне или в режиме черчения на РП, отображаются манипуляторы быстрого редактирования. Нажав на соответствующем манипуляторе можно быстро выполнить то или иное действие с обозначением. При этом запускается команда редактирования обозначения, даже при отключенном прозрачном редактировании 2D элементов.

Пока значение допуска не задано, манипуляторы выражения и текста после значения недоступны. При задании значения размера, значение допуска задаётся автоматически с учётом установленной точности. При необходимости можно изменить точность или ввести значение допуска вручную. Значение размера по умолчанию не отображается в рамке. Для его отображения необходимо установить в окне параметров флаг Показать значение размера.

Манипуляторы меняют цвет на оранжевый при наведении на них курсора мыши.

При отображении манипуляторов, также серой рамкой обводятся заполненные активные ячейки обозначения (символ на стрелке, текст на и под стрелкой, вид допуска, выражение, значения допуска и размера, текст после значения, базы). Содержимое таких ячеек может быть изменено в окне параметров или непосредственно на чертеже. Для изменения содержимого ячейки на чертеже необходимо нажать на ней.

В результате появляется либо поле ввода текста (если ячейка текстовая), либо выпадающий список выбора символа (если поле символьное). Ввод текста можно подтвердить или отменить  с помощью кнопок, расположенных справа от поля ввода.

Также ввод текста можно подтвердить с помощью клавиши <Enter>, но это приводит к выходу из команды с подтверждением изменений. Кроме того, отменить ввод текста можно с помощью клавиши <Esc>. Нажатие <Esc> приводит к выходу из команды, если фокус ввода находится вне вышеупомянутого поля ввода текста.
