Допуск формы и расположения поверхностей |

|
Допуск формы и расположения поверхностей |
|
Вызов команды Допуск:
Пиктограмма |
Лента |
|---|---|
|
3D модель > Дополнительно > Допуск Чертёж > Оформление > Допуск Сборка > Дополнительно > Допуск Листовой металл (2D) > Оформление > Допуск Листовой металл (3D) > Дополнительно > Допуск Поверхности > Дополнительно > Допуск Сварка > Дополнительно > Допуск Коммуникации > Дополнительно > Допуск Примитив > Дополнительно > Допуск Замечания > Замечания > Допуск Рабочая плоскость > Оформление > Допуск |
Клавиатура |
Текстовое меню |
<FO> |
Чертёж > Допуск |
Команда предназначена для нанесения допуска формы и расположения поверхностей.
Команда
Допуск взаимосвязана с командой
База. Чтобы переключиться с создания допуска на создание базы можно воспользоваться следующей опцией автоменю:
|
<O> |
Создать выноску или базу с выноской |
Переключаться между Допуском и Базой можно на любом этапе работы команды. Обе эти команды основаны на команде
Надпись и имеют с ней общий механизм создания стрелок и их параметры. В данном разделе приведена информация о специфических параметрах команды Допуск, отличных от вышеупомянутых команд. Общая информация по созданию и редактированию баз и допусков доступна в разделах База и допуск формы и расположения поверхностей и Связь баз и допусков с размерами. Информация о стрелках приведена в разделах Форма и расположение стрелки надписи, Дополнительные стрелки надписи, Параметры стрелок надписи. Информация о параметрах шрифта приведена в разделе Параметры шрифта элементов оформления чертежа.
Составные допуски
Обозначение допуска без стрелок можно привязать к другому, уже существующему на чертеже, допуску, с помощью следующей опции автоменю:
|
<T> |
Выбрать обозначение допуска |
После вызова опции выбрать существующий допуск нажав на нём
. Новый допуск будет расположен снизу от выбранного. Если тип допуска или база совпадает с предыдущим, то поля обозначения типа или базы двух допусков объединяются. Таким образом можно создавать составные допуски из любого количества допусков.
Кроме того, можно привязать новый допуск к характерной точке
другого допуска с помощью объектной привязки без использования вышеупомянутой опции. В таком случае объединения полей не происходит.
Параметры допуска
В любой момент создания допуска можно задать его параметры в окне параметров команды. Для удобства работы окно разделёно на вкладки. Часть вкладок – Координаты, Стрелки, Стрелка, Текст на стрелке и Знак на стрелке совпадают с командой Надпись. Вкладка Опции является общей для Базы и Допуска. Вкладки Допуск, База и Положение, описаны ниже.

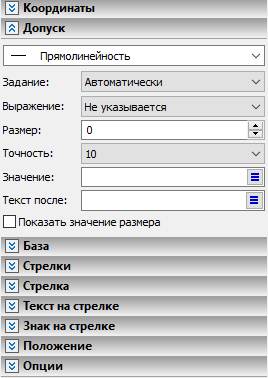

Вкладка содержит следующие параметры:

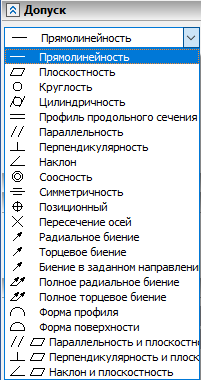

Вид допуска
В верхней части вкладки находится выпадающий список, в котором можно выбрать вид допуска. Символ выбранного вида отображается на чертеже в первой ячейке рамки допуска.
Задание
Данный параметр определяет, как будет получено значение допуска. Либо оно вводится вручную, либо рассчитывается автоматически в зависимости от значения размера и точности.
Выражение
В данном выпадающем списке можно выбрать символ, который будет указан во второй ячейке рамки перед значением допуска. Доступны следующие символы
Название в списке |
Символ на чертеже |
Применение по ГОСТ |
Не указывается |
|
|
R |
R |
Используется, если круговое или цилиндрическое поле допуска указывается радиусом. |
D |
Ø |
Используется, если круговое или цилиндрическое поле допуска указывается диаметром. |
Сфера R |
Сфера R |
Используется, если сферическое поле допуска указывается радиусом. |
Сфера D |
Сфера Ø |
Используется, если сферическое поле допуска указывается диаметром. |
T |
T |
Используется, если допуски симметричности, пересечения осей, формы заданного профиля и заданной поверхности, а также позиционные допуски (для случая, когда поле позиционного допуска ограничено двумя параллельными прямыми или плоскостями) указываются в диаметральном выражении. |
T/2 |
T/2 |
Используется, для тех же видов допусков, что и предыдущий символ, если они указываются в радиусном выражении. |
Размер
Значение номинала размера, от которого зависит величина допуска. Если допуск связан с размером, то данное поле не подлежит редактированию пользователем и содержит номинальное значение связанного размера. Значение размера влияет на величину допуска при автоматическом расчёте. По умолчанию значение размера не отображается в рамке допуска на чертеже. При необходимости его можно отобразить в рамке после значения допуска через "/", установив флаг Показать значение размера, расположенный в нижней части вкладки.
Точность
Степень точности допуска по ГОСТ 24643-81. Может принимать значения целого числа от 3 до 16 включительно. Задание этого параметра применяется только при автоматическом расчёте значения допуска.
Значение
Величина допуска. Может быть введена вручную, либо рассчитана автоматически, исходя из значения размера и точности. При ручном вводе можно выбрать значение из списка
.
Текст после
Текст, отображаемый в конце второй ячейки рамки после значений допуска и размера. Можно ввести произвольный текст с клавиатуры, воспользоваться командами контекстного меню или вставить один из следующих стандартных символов из списка :
Показать значение размера
По умолчанию данный флаг снят, и значение размера, прописанное в параметрах допуска, не отображается в рамке допуска на чертеже. При установленном флаге значение размера отображается во второй ячейке рамки после значения допуска через "/".
Вкладка содержит имена баз, относительно которых задан допуск. Имена баз - это заглавные буквы, отображаемые в третьей, четвёртой и пятой ячейках рамки допуска. Имя можно ввести с клавиатуры, воспользоваться командами контекстного меню или вставить списка . В отличие от команды База, для допуска недоступна автоматическая нумерация имён баз.
Имейте в виду, что имена баз в обозначениях допусков не обновляются автоматически при изменении имён в обозначениях баз.
Одноимённая вкладка окна параметров команды База содержит другой набор параметров, описанный в главе База.
Вкладка содержит следующие параметры:
Положение
Положение рамки относительно узла привязки. В выпадающем списке доступно восемь различных вариантов положения.
При создании допуска со стрелкой узлом привязки рамки является конечный узел основной стрелки. По умолчанию данный флаг снят. В таком случае, положение конечного узла стрелки относительно рамки меняется автоматически в зависимости от того, с какой стороны подходит стрелка. Если установить данный флаг, то для допуска со стрелкой будет всегда применяться положение, выбранное в списке, независимо от того, с какой стороны подходит стрелка, что может привести к пересечению рамки линией стрелки.
При создании допуска без стрелки, установка/снятие данного флага влияет лишь на возможность изменения положения в выпадающем списке, но выбранное положение применяется независимо от того, установлен ли флаг.

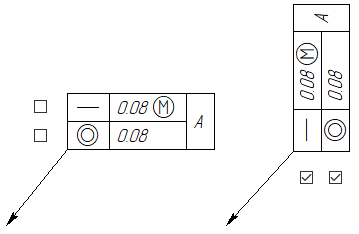

Поворот на 90°
По умолчанию данный флаг снят и рамка допуска располагается на чертеже горизонтально и порядок ячеек определяется слева направо. При установленном флаге рамка будет повернута вертикально и порядок ячеек будет определяться снизу вверх.
Для каждого допуска, входящего в состав составного, флаг необходимо устанавливать отдельно.

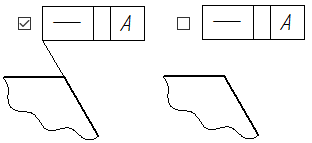

Выносная линия
Данный флаг применим и доступен для редактирования только при создании допуска без стрелки. Он управляет прорисовкой выносной линии от линии привязки до рамки допуска.
