Редактирование точки контура штриховки

После того, как в режиме редактирования контура штриховки выбран участок контура, нажатие  в окне чертежа запускает редактирование ближайшей точки этого участка (начальной или конечной). Выбранная точка начинает следовать за курсором. Установите желаемое положение точки, перемещая курсор, и подтвердите ввод нажатием или <Enter>. Так же, как и при изначальном задании контура, точку можно привязывать к существующим 2D узлам, к пересечениям линий построения и к конечным точкам линий изображения. При выборе пересечения линий построения или конечной точки линии изображения автоматически создаётся связанный 2D узел.

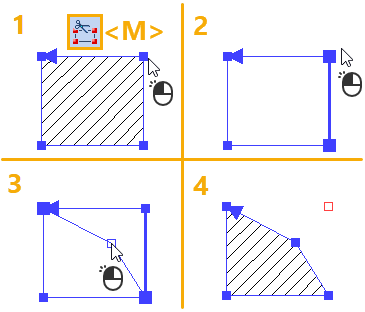

1 - Выбор участка контура для редактирования

2 - Выбор точки для редактирования

3 - Задание положения точки

4 - Результат редактирования



Пока точка следует за курсором в автоменю доступны следующие опции:

В режиме связанного рисования нажатие на свободном месте чертежа выбирает ближайший к месту нажатия существующий узел или пересечение линий построения.

В режиме свободного рисования нажатие на свободном месте чертежа создаёт в этом месте свободный 2D узел.

После активации данной опции нажатие в окне чертежа привязывает текущую точку контура к ближайшему 2D узлу.

Данная опция удаляет текущую точку, а следовательно и текущий участок контура.

Данная опция отменяет выбор точки для редактирования.
