Добавление новой точки контура штриховки

После того, как в режиме редактирования контура штриховки выбран участок контура, можно задать новую точку, которая будет добавлена между начальной и конечной точками текущего участка, разделяя его надвое.

Для этого активируйте следующую опцию автоменю:

Если опция активирована с клавиатуры, то предварительное изображение новой точки сразу начнёт следовать за курсором. Если опция активирована мышью, то для появления предварительного изображения необходимо дополнительно нажать в окне чертежа. Установите желаемое положение точки, перемещая курсор, и подтвердите ввод нажатием или <Enter>. Таким образом можно последовательно добавить любое количество точек. После добавления точки, для редактирования выбирается участок между добавленной точкой и конечной точкой разделённого участка. Так же, как и при изначальном задании контура, точку можно привязывать к существующим 2D узлам, к пересечениям линий построения и к конечным точкам линий изображения. При выборе пересечения линий построения или конечной точки линии изображения автоматически создаётся связанный 2D узел.

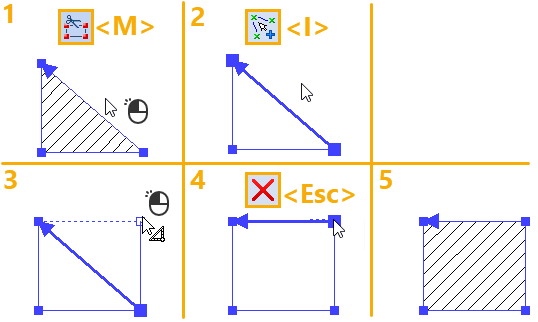

1 - Выбор участка контура для редактирования

2 - Выход в режим добавления точек

3 - Задание положения точки

4 - Выход из режима добавления точек

5 - Результат редактирования



Пока изображение точки следует за курсором, в автоменю доступны следующие опции:

В режиме связанного рисования нажатие на свободном месте чертежа выбирает ближайший к месту нажатия существующий узел или пересечение линий построения.

В режиме свободного рисования нажатие на свободном месте чертежа создаёт в этом месте свободный 2D узел.

После активации данной опции нажатие в любом месте чертежа привязывает новую точку контура к ближайшему 2D узлу.

Если через начальную точку редактируемого участка контура проходит линия построения, то с помощью данных опций можно добавить новую точку на такой линии. В результате добавляемый участок контура будет проходить вдоль выбранной линии. Опция выбора сплайнов позволяет также выбирать 2D пути, кривые смещения и функции.

Данная опция служит для выхода из режима добавления точек.
