Связь надписи с составом изделия

В данной главе описано, как установить связь с составом изделия при использовании обычной команды Надпись. Для простановки позиций спецификации на сборочном чертеже и позиций таблицы сгибов на чертеже листовой детали доступны специальные команды.

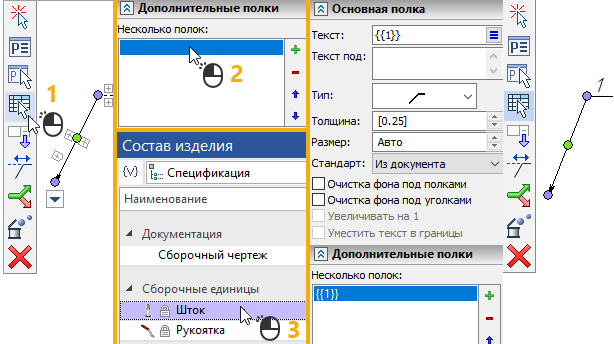

Чтобы установить связь надписи с элементом состава изделия, необходимо воспользоваться следующей опцией автоменю:

При вызове опции появляется окно Состав изделия, если оно не отображалось до этого.

Далее необходимо выбрать полку, в текст которой вы хотите добавить позицию из состава изделия. Выбор полки осуществляется в списке Несколько полок на вкладке Дополнительные полки окна параметров. Верхняя строка списка соответствует основной полке надписи, последующие  - дополнительным. Если текст полки не задан, соответствующая строка списка будет пустой, но несмотря на это её можно выбрать с помощью . После выбора полки необходимо выбрать желаемый элемент в окне Состав изделия. В результате позиция выбранного элемента состава изделия станет текстом выбранной полки надписи. В параметрах надписи текст, связанный с составом изделия, отображается в двойных фигурных скобках.

Позиции структуры изделия DOCs

При работе в режиме интеграции с T-FLEX DOCs контекстное меню элементов в служебном окне Структура изделия DOCs содержит команду Вставка номера позиции. Команда используется для создания надписи, у которой в качестве текста основной полки задан номер позиции выбранного элемента. В остальном параметры создаваемой надписи задаются так же, как и при обычном использовании команды Надпись.
