Окно «Состав изделия»

Для работы с составом изделия предусмотрено специальное служебное окно – Состав изделия.

Для вызова окна можно использовать одну из команд:

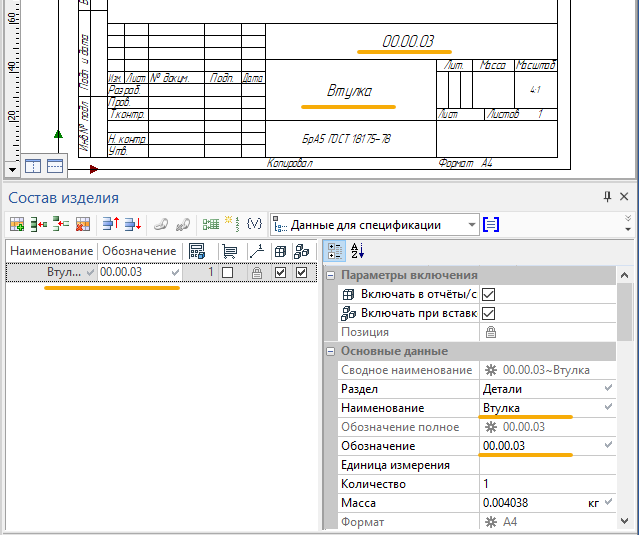

В окне Состав изделия отображаются данные для спецификации, полученные на основе фрагментов или иных объектов, а также данные, введённые вручную. После заполнения полей форматки, все введённые в неё данные автоматически переносятся в состав изделия документа, т.к. поля связаны между собой при помощи переменных.

Для сборочных документов состав изделия автоматически заполняется на основе данных составных частей сборки.

В состав изделия могут входить данные из различных источников 3D сборки - фрагментов, тел, 2D элементов и т.д. Поля таких записей по умолчанию являются автоматическими, т.к. заполняются на основе данных источника.

Способ заполнения поля отображается в виде иконки. Автоматические поля обозначаются иконкой . Если нужно вручную отредактировать содержимое поля, нужно щёлкнуть по его иконке. Таким образом, включается режим заполнения пользователем, а иконка изменяется на . Третье состояние поля появляется, когда содержимое поля определяется программно. Это происходит при автоматическом определении значений переменных, зон, формата и т.п.

По умолчанию в документе существует один состав изделия - Данные для спецификации.

В одном документе может быть создано несколько различных составов изделия.

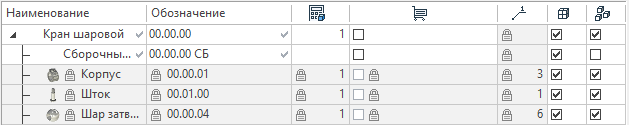

В окне Состав изделия любое изделие можно представить в виде иерархической структуры (дерева), корнем которого является само изделие, а элементами, образующими иерархию, - его составные части.

Для работы со составом изделия используется инструментальная панель, расположенная в верхней части окна.

Часть опций спрятана в выпадающем меню:

Записью состава изделия называется строка, которая может содержать данные о деталях, сборках, подборках, материалах, документах и т.п. Данные вводятся в специальные поля – ячейки данных.

Основное окно находится прямо под инструментальной панелью. Оно содержит список записей, занесённых в текущий состав изделия.

По умолчанию отображаются колонки: Наименование, Обозначение, Количество, Позиция и две колонки, отвечающие за включение записей в отчёты и при вставке в сборку. В дальнейшем можно вручную настроить отображение колонок в этом окне.

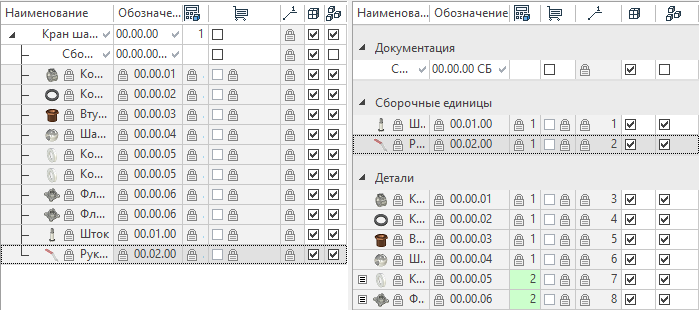

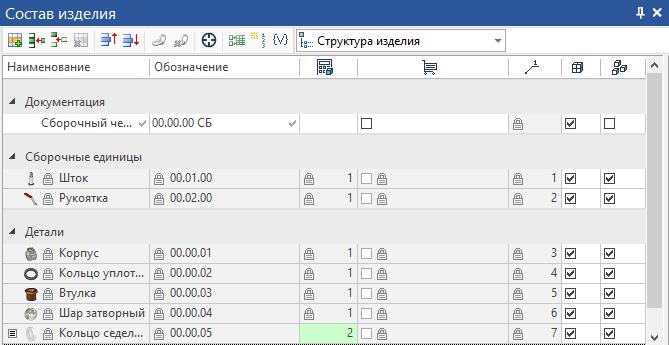

Для удобства работы с данными состава изделия используются представления. Представление позволяет выводить записи в соответствии с заданными правилами. Например, можно объединить все одинаковые детали сборки и вывести их сумму в соответствующей колонке.

Для этого нужно активировать опцию:

После чего можно выбрать представление из списка.

Каждое представление имеет свой набор свойств: показанные колонки, правила группировки и сортировки и т.д.

Подробную информацию о представлениях можно найти в разделе Представления состава изделия.

Поля, значения в которых суммированы в результате объединения записей, выделяются зелёным цветом. Данная опция работает, если в параметрах колонки установлен флаг Суммировать значения при объединении.

Если после создания или изменения массива фрагментов состав изделия не обновлён, и отображаемое число записей состава меньше фактического числа фрагментов с учётом массива, то к значению в колонке Количество для одной из записей будет прибавлено недостающее количество фрагментов. Такое значение выделяется голубым цветом. После обновления состава число записей придёт в соответствие с числом фрагментов и выделение исчезнет. Данная опция работает, если в параметрах состава установлен флаг Автокоррекция количества записей на основе массивов.

Окно параметров вызывается опцией:

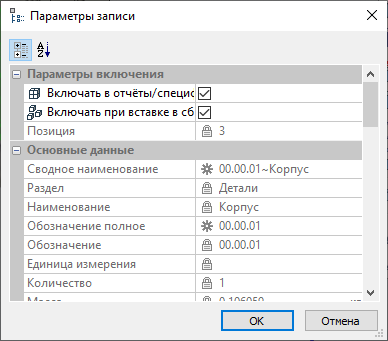

В нём отображаются все колонки и их содержимое для выбранной записи. Т.е. здесь можно заполнить поля, которые не отображаются в основном окне состава изделия.

При необходимости можно задать параметры нескольких записей одновременно. Для этого нужно выбрать записи с помощью Ctrl или Shift и выбрать опцию Параметры записей.

Панель инструментов

Панель инструментов содержит опции для:

•создания и удаления состава изделий;

•редактирования параметров состава изделия;

•добавления, группировки и сортировки данных;

•установления связей между записями состава изделия и объектами в текущем документе;

•генерации и обновления отчётов;

•простановки позиций;

•экспорта в Excel.

Имя состава изделия отображается в поле:

По умолчанию в новом документе создан состав с именем Данные для спецификации. Для того чтобы создать новый состав изделия нужно выбрать пункт «Новый состав...» из выпадающего списка.

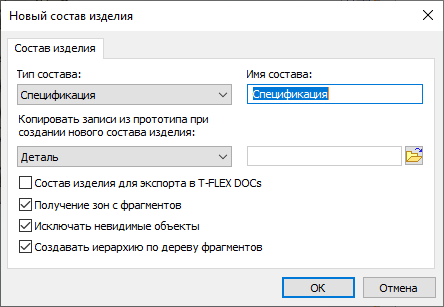

В появившемся окне Новый состав изделия можно задать имя состава и его параметры.

Тип состава. В выпадающем списке содержатся все доступные типы состава изделия.

Копировать записи из прототипа при создании нового состава изделия. При создании в новый состав изделия сразу скопируются записи из состава изделия выбранного прототипа.

Пользователь может выбрать любой документ в качестве прототипа, если выберет пункт Пользовательский.

Тип состава изделия - это набор параметров состава изделия, который является шаблоном при создании нового состава в текущем документе. Параметры включают в себя структуру колонок, правила группировки, сортировки и фильтрации записей. Каждый тип состава изделия хранится в отдельном файле.

Новые типы состава создаются при помощи отдельной команды Типы состава изделия.

В окне Новый состав изделия можно задать следующие параметры:

Состав изделия для экспорта в T-FLEX DOCs. Если флаг установлен, то данный состав изделия будет сохранен при экспорте сборки в DOCs. Если в сборке созданы несколько составов изделия, но ни один из них не назначен для экспорта, то экспортируется первый в списке состав изделия.

Получение зон с фрагмента. В зависимости от статуса данного флага значение зоны определяется по положению фрагмента или по положению полки надписи с обозначением номера позиции.

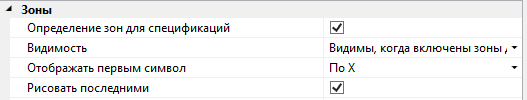

Зоны используются для облегчения поиска детали на больших сборках. Для включения отображения зон нужно зайти в команду Параметры документа на вкладку Зоны. В появившемся окне нужно установить необходимые флаги.

Исключать невидимые объекты. Когда данный флаг установлен, в состав изделия заносятся только видимые объекты. Объекты, невидимые на чертеже (например, скрытые с помощью механизма уровней или подавления) в состав изделия не попадут.

Создавать иерархию по дереву фрагментов. При установленном флаге иерархия, созданная в составе изделия в файле фрагмента, поднимается в состав изделия сборки. Если флаг снят, то все записи из файла фрагмента помещаются на один уровень в составе изделия сборки.

При создании нового состава на основе выбранного типа, все параметры копируются и сохраняются в текущем файле.

Опция создаёт новую незаполненную запись в окне Состав изделия.

Все новые записи добавляются на нулевой уровень иерархии. В режиме Применить представление состава изделия по умолчанию отображаются записи выше первого уровня, поэтому новые записи отображаться не будут.

Если в составе изделия имеется несколько разделов, то запись создаётся в том разделе, где находится курсор мыши.

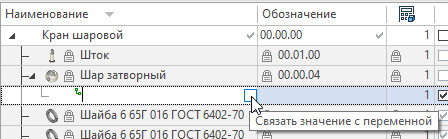

Вся информация добавляется в созданную строку вручную. Каждую ячейку данных можно связать с переменной, установив соответствующий флаг в правой части поля.

После установки флага будет открыто окно Конструктора выражения для задания связи.

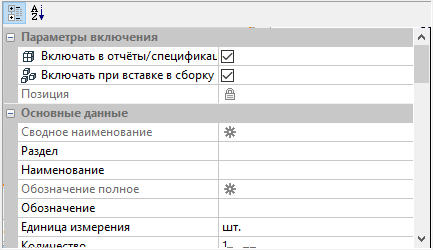

Для того чтобы получить доступ сразу ко всем ячейкам данных записи, используемым в составе изделия, нужно воспользоваться опцией Показать окно параметров записи.

Список колонок (ячеек) может быть отсортирован с помощью опций Категоризированный и Алфавитный в верхней части окна.

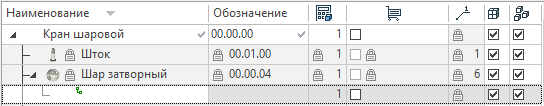

Опция используется для формирования иерархической состава изделия. Она создаёт вложенную запись относительно текущей записи. Новая запись обозначается значком .

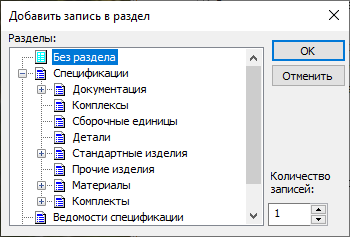

Позволяет добавить новую запись в один из перечисленных в открывшемся окне разделов.

Если в составе изделия уже есть записи в нужном разделе, то переместите курсор на один из них и добавьте новую запись с помощью .

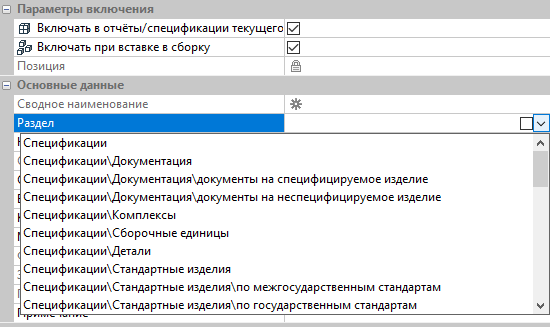

Кроме того, раздел, в котором будет отображаться запись, можно задать в окне параметров , щелкнув по соответствующему полю и выбрав раздел из выпадающего списка.

Удаляет текущую запись из состава изделия.

Опции позволяют перемещать выбранные записи по составу изделия. Перемещение возможно только в пределах одного раздела и только при отключённой сортировке.

Опция позволяет установить связь между записями состава изделия и объектами документа (3D операциями, 3D элементами построения, элементами 2D чертежа).

Опция доступна только для записей состава изделия, созданных вручную. Для записей, созданных в составе изделия автоматически на основе фрагментов или других источников данных, назначить такую связь невозможно.

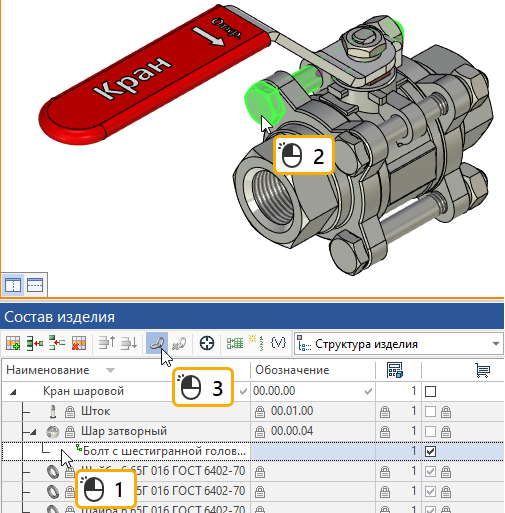

Для установления связи необходимо выполнить следующую последовательность действий:

1.В окне Состав изделия выберите нужную запись. Строка станет подсвеченной;

2.Нажатием выберите объект в 3D сцене (он тоже выделится цветом);

3.Нажмите на иконку .

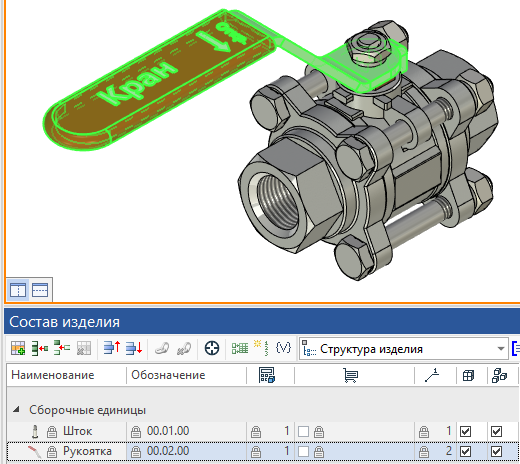

При выборе записи в окне Состав изделия связанные 3D объекты подсвечиваются в 3D сцене и в окне 3D модель, а связанные 2D объекты - в окне чертежа.

Допускается связывать одну запись состава с несколькими объектами.

Разорвать связь можно при помощи опции:

Для простановки позиций нужно воспользоваться командой:

Использование команды подробно описано в разделе Простановка позиций.

Когда опция включена, имена переменных отображаются в связанных с ними ячейках данных. При выключенной опции отображаются значения переменных.

Команда работает так же, как и в других служебных окнах. Если содержимое окна, из которого вызвана команда, прокручено таким образом, что выбранный элемент в нём не виден, то команда прокручивает это окно до выбранного элемента. Если выбранный элемент виден в окне, из которого вызвана команда, то она наводит на выбранный элемент камеру в окне 3D или 2D вида (в зависимости от того, 2D или 3D элемент выбран).



Для задания параметров включения фрагментов в состав изделия используется команда:

Более подробную информацию можно найти в разделе Включение в состав изделия.

Обновить (состав изделия). Команда обновляет состав изделия после внесения изменений в документ сборки или во фрагменты.

Обновить все. Команда обновляет все имеющиеся состава изделия. Обновляются номера позиций в Составе изделия, надписях и текстах.

Команда вызывает окно параметров текущего состава изделия.

Опция Сохранить состав изделия в T-FLEX DOCs... появляется только после подключения к серверу T-FLEX DOCs.

См. главу Экспорт состава изделия.

См. главу Сохранение состава изделия в T-FLEX DOCs.



Для просмотра всех созданных в текущем документе отчётов и спецификаций используется команда:

Для удаления текущего состава изделия можно воспользоваться опцией:

В правой части панели инструментов располагается панель поиска. С её помощью в составе изделия можно быстро найти необходимые данные в окне.

Поиск проводится как по видимым, так и по скрытым колонкам.

Для поиска необходимо ввести строку или её часть в текстовое поле. Можно выбрать ранее введённые данные из выпадающего списка, если эта строка уже была введена в поле поиска.

После нажатия клавиши <Enter> или кнопки , фокус окна состава изделия установится на нужной записи.

Повторное нажатие клавиши <Enter> или инициирует переход к следующему в окне состава изделия результату поиска.

Отчёты

Для создания отчёта предназначена опция:

Подробнее о создании отчёта можно прочитать в разделе Создание отчёта/спецификации. Подробнее о параметрах генератора отчётов можно прочитать в разделе Отчёты по составу изделия.

Для обновления уже созданных отчётов используется опция:

Колонки

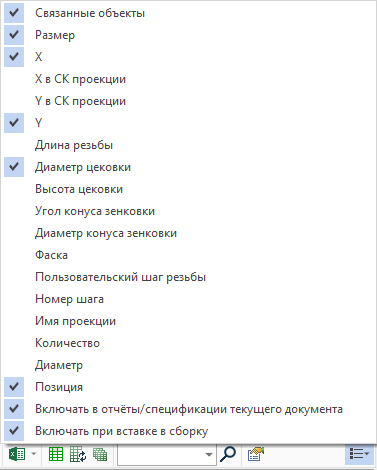

Кнопка в правой части панели инструментов вызывает выпадающий список колонок текущего состава изделия. Нажимая можно устанавливать/снимать флаги колонок в списке, тем самым включая/выключая их отображение в окне Состав изделия.

Видимость колонок также можно настроить в контекстном меню их заголовков.

Режимы копирования фрагментов

Режимы Ассоциативная копия фрагмента и Массив фрагментов имеют возможность отключения ассоциативной связи с фрагментом-источником. Несколько фрагментов или группа фрагментов, управляемая одним набором переменных, позиционируется независимо, либо массивом.

Основные темы в этом разделе:

•Контекстное меню записей состава изделия

•Контекстное меню заголовков колонок состава изделия

•Экспорт состава изделия
