Прямая линия построения через узел, перпендикулярно другой прямой

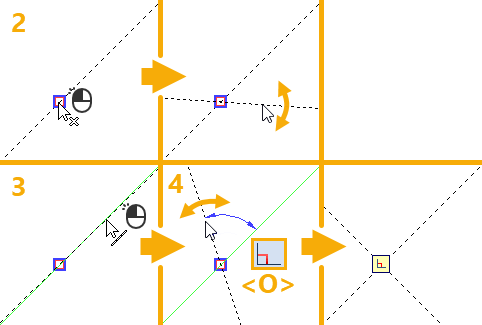

1. Вызовите команду Прямая.

2. Выберите 2D узел, через который должна проходить создаваемая прямая. Узел можно выбрать одним из следующих способов:

•Наведите курсор на желаемый узел при включенных объектных привязках и нажмите или <Enter>.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

После выбора появится предварительное изображение создаваемой прямой, поворачивающееся вокруг выбранного узла вслед за перемещениями курсора.

3. Выберите исходную прямую для отсчета угла. Для выбора доступны как прямые линии построения, так и отрезки линий изображения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию построения или изображения при включенных объектных привязках и нажмите или <Enter>. При выборе отрезка линии изображения автоматически создаётся совпадающая с ним прямая линия построения и текущая прямая строится на основе этой линии построения.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается прямая линия построения, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

4. Активируйте следующую опцию автоменю:

Метка отношения в точке пересечения полученной прямой с исходной символизирует наличие перпендикулярности.

После создания прямой команда остаётся в режиме создания прямых под произвольным углом и возвращается к начальному набору опций автоменю.
