Отношения

Вызов команды:

Для быстрого отслеживания геометрических связей чертежа и управления ими в T-FLEX CAD существует особый тип 2D элементов – Отношения. Отношения позволяют наглядно отобразить на экране чертежа типы и параметры геометрических связей между элементами построения. С помощью отношений можно изменить параметры этих связей, не вызывая команды редактирования соответствующих элементов построения.

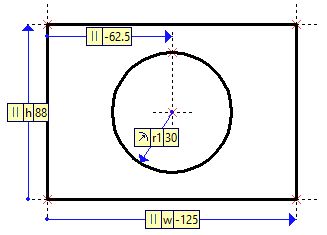

Отношения являются вспомогательными объектами, которые отображаются на поле чертежа в виде специальных меток. Они не выводятся на печать и не экспортируются. В обозначении отношения выводится информация о типе геометрической связи и численном параметре того объекта, на котором построено отношение. Если параметр связан с выражением или переменной, то метка отношения отображает как выражение, так и его текущее значение.

Отношения могут создаваться автоматически системой (временные Отношения) либо вручную пользователем.

Автоматическое создание осуществляется в команде редактирования линий построения и линий изображения, построенных по линиям построения. Система создаёт и отображает на экране отношения: если редактируется линия построения – то для самой линии, если редактируется линия изображения – то для линии построения, на основе которой она создана. При выходе из команды редактирования такие Отношения автоматически удаляются. Временные Отношения можно использовать для изменения в прозрачном режиме параметров линий построения.

Вручную Отношения создаются пользователем в команде Отношения во вкладке ленты Параметры. В этом случае возможно создание как Отношений для отдельных элементов построения, так и для всех элементов построения данного чертежа. Отношения, созданные пользователем явно, существуют на чертеже до тех пор, пока пользователь не удалит их с помощью той же команды. По умолчанию они постоянно отображаются на чертеже. С их помощью можно анализировать параметрические связи модели, а также изменять параметры линий построения. При необходимости все или только определённую часть созданных Отношений можно сделать невидимыми в текущем 2D окне или вообще в данном документе (такие скрытые Отношения не будут отображаться во всех 2D окнах, открытых для данного документа).

Использование Отношений при работе с чертежом

Отношения предназначены для двух основных целей:

•визуализации геометрических связей в модели;

•изменения геометрических параметров модели в прозрачном режиме.

Первая цель достигается за счёт создания Отношений, когда пользователь получает возможность визуально изучить геометрические связи, не прибегая к помощи команды ? > Информация.

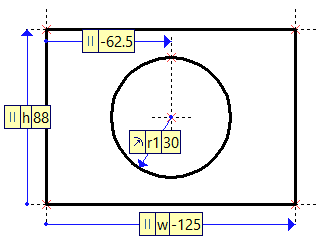

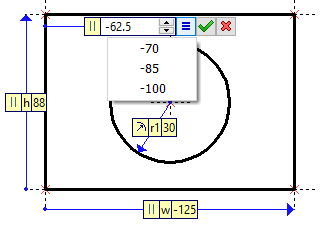

Для того, чтобы с помощью Отношения изменить соответствующий геометрический параметр, укажите курсором на значение параметра в метке Отношения и нажмите . Метка перейдёт в режим редактирования значения управляемого ею параметра. Как и в других полях редактирования значений в системе, здесь можно сформировать список часто используемых значений параметра и пользоваться им при помощи специальной кнопки выбора значения из списка.

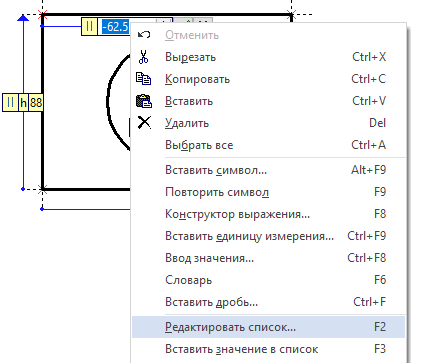

Список значений задаётся с помощью команд контекстного меню (вызывается с помощью в режиме редактирования параметра данного Отношения). С помощью команды Шрифт данного контекстного меню можно также изменить шрифт, которым отображается содержимое меток Отношений.

Параметры шрифта являются общими для всех меток системы: меток Отношений, меток размеров (используются при редактировании значения размера в прозрачном режиме), меток манипуляторов в 3D операциях.

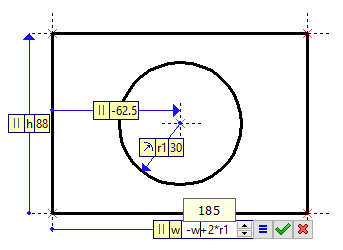

Зафиксировать новое значение параметра можно, нажав кнопку на самой метке Отношения или в автоменю. Если параметр, описываемый Отношением, связан с выражением или с переменной, то метка Отношения отображает как выражение, так и его текущее значение. Пользователь может отредактировать само выражение так же, как и его значение.

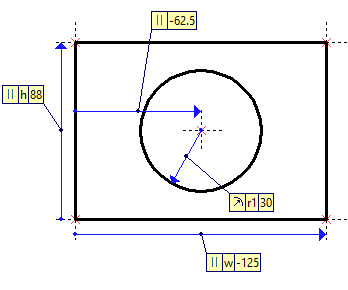

Иногда метка Отношения может мешать в работе с моделью, закрывая какую-то часть чертежа. Чтобы исправить положение, можно удалить или скрыть с экрана такое Отношение (о том, как это сделать, будет рассказано чуть позже), либо просто переместить метку Отношения в сторону. Для перемещения метки Отношения надо подвести курсор к иконке Отношения. Когда курсор примет вид , нажмите и, не отпуская кнопки мыши, переместите изображение метки на нужное место. Перемещённая метка будет связана с изображением Отношения выносной линией.

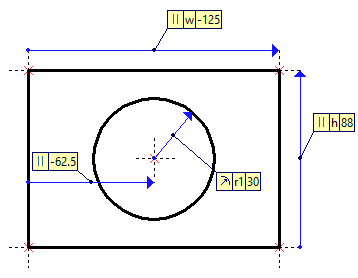

Переместить можно не только метку отношения, но и само изображение Отношения в виде стрелки, связывающей 2D элемент, для которого создано данное отношение, с его родительским элементом. Для этого просто подведите курсор к стрелке Отношения и нажмите . После этого изображение Отношения будет динамически двигаться вслед за курсором. Переместите его на новое место и зафиксируете повторным нажатием .

Создание Отношений

В автоменю команды присутствуют следующие опции:

       <C>        Режим создания Отношений для одиночного элемента

       <P>        Режим создания Отношений для цепочки родительских элементов

       <D>        Режим удаления Отношений

Отношения можно создавать тремя способами:

1. Автоматическое создание Отношений для всех элементов построения текущего чертежа.

2. Ручное создание Отношений для отдельных элементов построения с помощью опции . После вызова опции укажите в 2D окне те элементы построения, для которых необходимо создать отношения.

3. Ручное создание Отношений для цепочек зависимых элементов с помощью опции . После вызова опции укажите в 2D окне элемент, который будет последним в цепочке. Отношения будут созданы для указанного элемента и всей цепочки родительских элементов вплоть до базовых (т.е. независимых от других элементов построения).

Созданные Отношения будут видны на чертеже всегда, и в режиме ожидания команды, и внутри любой 2D команды. Скрыть часть созданных Отношений с экрана можно, если в окне свойств команды указать, какие Отношения должны быть видимы. Делается это с помощью флажков, определяющих видимость/невидимость каждого типа Отношений (по умолчанию все флажки включены).

Отношения для линий построения

Параметрические отношения – Отношения для элементов построения, имеющих геометрические параметры, которые могут быть заданы переменными. К таким геометрическим параметрам относятся, например, смещение у прямой, параллельной другой прямой, угол прямой под углом к другой прямой или к горизонтали, радиус окружности и т.п. Исключением являются вертикальные и горизонтальные прямые, для которой видимость Отношений регулируется отдельным флажком (см. ниже).

Симметрия – Отношения для прямых, построенных как ось симметрии двух других прямых.

Касания – Отношения для элементов, построенных с условием касания.

Горизонтальные/вертикальные – Отношения для вертикальных и горизонтальных прямых.

Перпендикулярность – Отношения для прямых, построенных как перпендикулярные к другим прямым.



Отношения для узлов

Свободные узлы – Отношения для свободных узлов, т.е заданных двумя координатами X, Y.

Относительные узлы – Отношения для узлов, заданных смещениями относительно другого узла.

Параметрические узлы – Отношения для узлов, имеющих один числовой параметр. К таким узлам относятся узлы на линиях построения (окружностях, сплайнах, функциях и т.п.), а также узел относительно другого узла на прямой.

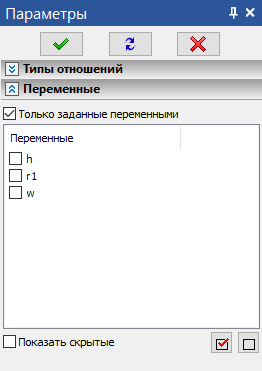

Дополнительные флажки группы Переменные позволяют управлять видимостью Отношений в зависимости от того, были ли использованы переменные при задании геометрических параметров этих элементов (по умолчанию эти флажки отключены):

Только отношения, заданные переменными. При установке данного флажка в 2D окне будут показываться Отношения только для тех элементов построения, при задании геометрических параметров которых были использованы отмеченные в списке переменные.



В списке ниже указаны все числовые переменные текущего документа. Дополнительный флажок Показать скрытые позволяет отобразить в данном списке и скрытые числовые переменные данного документа. С помощью списка можно указать те переменные, которые должны учитываться при определении показываемых Отношений. Для выбора переменной нужно установить флажок рядом с её именем с помощью .

Быстро пометить все переменные в списке позволяет кнопка . Снять пометку со всех переменных в списке можно с помощью кнопки .

После выхода из команды скрытые с помощью данных флажков Отношения по-прежнему не будут видны на чертеже. Однако в модели они существуют. Для того, чтобы сделать их видимыми, необходимо снова вызвать команду Отношения элементов и в её окне свойств установить соответствующие флажки. Создавать Отношения в этом случае уже не нужно.

Погасить на текущем виде

При установке данного флажка все созданные Отношения становятся невидимыми в текущем 2D окне. В других 2D окнах данного чертежа (если они открыты) они будут видны. Как и при использовании предыдущих флажков, для изменения видимости/невидимости отношений после выхода из команды понадобится вновь вызвать её и изменить состояние данного флажка в окне свойств.

Удалить Отношения позволяют опции . Опция используется для удаления отдельных выбранных Отношений. После вызова данной опции достаточно указать последовательно все Отношения, которые должны быть удалены.

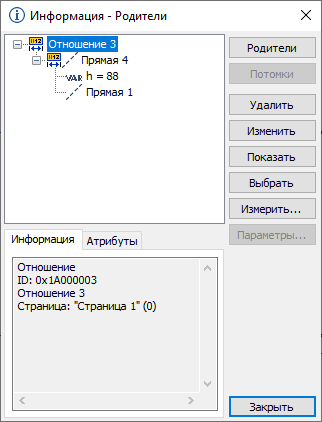

Отображение Отношений в окне команды Информация

При работе диалога Информация для выбранных или всех элементов модели объекты-отношения в этом диалоге показываются специальным образом. Иконка существующего отношения показывается рядом с элементом, к которому оно относится.
