Параллельная прямая линия построения через узел

1. Вызовите команду Прямая.

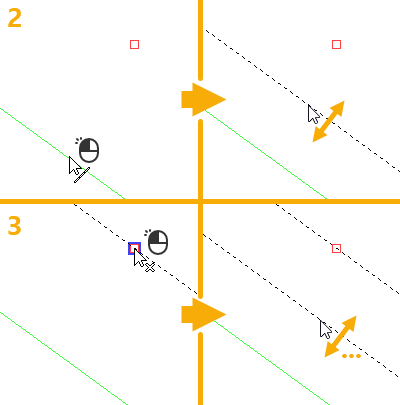

2. Выберите прямую, параллельно которой должна проходить создаваемая прямая. Для выбора доступны как прямые линии построения, так и отрезки линий изображения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию построения или изображения при включенных объектных привязках и нажмите или <Enter>. При выборе отрезка линии изображения автоматически создаётся совпадающая с ним прямая линия построения и текущая прямая строится на основе этой линии построения.

•Используйте следующую опцию автоменю:

Данная опция активна по умолчанию после вызова команды, поэтому для выбора линии построения, ближайшей к курсору, достаточно нажать в окне чертежа, либо использовать клавиши <L> или <Enter>.

После выбора исходной прямой появится следующее за курсором предварительное изображение создаваемой прямой.

При необходимости после выбора исходной прямой можно создать оси симметрии, а затем продолжить создание параллели.

3. Выберите 2D узел, через который должна проходить создаваемая прямая. Узел можно выбрать одним из следующих способов:

•Наведите курсор на желаемый узел при включенных объектных привязках и нажмите или <Enter>.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

После создания прямой команда остаётся в режиме создания прямых, параллельных той же исходной прямой. Для возврата в начальное состояние команды нажмите или <Esc>, либо воспользуйтесь следующей опцией:
