Параллельная прямая линия построения на заданном расстоянии

1. Вызовите команду Прямая.

2. Выберите прямую, параллельно которой должна проходить создаваемая прямая. Для выбора доступны как прямые линии построения, так и отрезки линий изображения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию построения или изображения при включенных объектных привязках и нажмите или <Enter>. При выборе отрезка линии изображения автоматически создаётся совпадающая с ним прямая линия построения и текущая прямая строится на основе этой линии построения.

•Используйте следующую опцию автоменю:

Данная опция активна по умолчанию после вызова команды, поэтому для выбора линии построения, ближайшей к курсору, достаточно нажать в окне чертежа, либо использовать клавиши <L> или <Enter>.

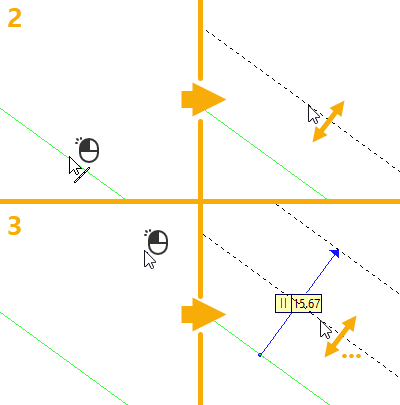

После выбора исходной прямой появится следующее за курсором предварительное изображение создаваемой прямой.

При необходимости после выбора исходной прямой можно создать оси симметрии, а затем продолжить создание параллели.

3. Укажите, на каком расстоянии от исходной кривой должна располагаться параллель. Пока предварительное изображение следует за курсором, расстояние отображается в окне параметров и в правой части статусной строки. Расстояние можно указать любым из следующих способов:

•Установите курсор в произвольную точку чертежа без привязки к существующим элементам и нажмите или <Enter>. Значение расстояния будет подобрано таким образом, чтобы обеспечить прохождение прямой через указанную точку.

•Введите значение с клавиатуры. Оно вводится в поле окна параметров. Вместо значения можно также ввести имя переменной. Для завершения ввода нажмите <Enter> или в любом месте окна чертежа.

Значение расстояния сохраняется в параметрах линии и может быть изменено позже. Расстояние может быть отрицательным или положительном в зависимости от того, с какой стороны от исходной прямой располагается параллельная. Для горизонтальных и наклонных прямых положительные значения отсчитываются вверх от исходной кривой, отрицательным - вниз; для вертикальных прямых положительные значения отсчитываются влево, отрицательные - вправо. Если при задании расстояния курсор находится в зоне отрицательных значений, слева от поля ввода значения автоматически добавляется знак минус. В таком случае для ввода с клавиатуры положительного значения необходимо либо переместить курсор в зону положительных значений, либо ввести минус перед вводом значения (минус на минус даст плюс).

Метка отношения , соединяющая полученную прямую с исходной, символизирует наличие параллельности и отображает значение расстояния.

После создания прямой команда остаётся в режиме создания прямых, параллельных той же исходной прямой. Для возврата в начальное состояние команды нажмите или <Esc>, либо воспользуйтесь следующей опцией:
