Прямая линия построения, симметричная другой прямой

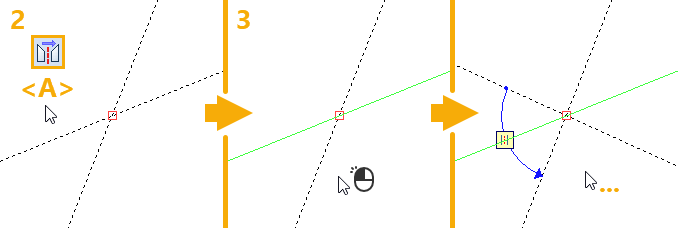

1. Вызовите команду Прямая.

2. Выберите ось симметрии с помощью следующей опции автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается прямая линия построения, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

3. Выберите прямую линию, которой будет симметрична создаваемая. Для выбора доступны как линии построения, так и отрезки линий изображения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>. При выборе отрезка линии изображения автоматически создаётся совпадающая с ним прямая линия построения, и текущая прямая строится на основе этой линии построения.

•Используйте следующую опцию автоменю:

Данная опция активна по умолчанию после выбора оси симметрии, поэтому для выбора линии построения, ближайшей к курсору, достаточно нажать в окне чертежа, либо использовать клавиши <L> или <Enter>.

Метка отношения , расположенная на оси симметрии и соединяющая симметричные линии, отображает наличие симметрии.

После создания прямой команда остаётся в режиме построения симметричных прямых относительно той же оси.
