Высотный и шаговый параметры, относительная опорная длина

Параметры шероховатости поверхности, отображаемые на чертеже, задаются на вкладках Высотный параметр, Шаговый параметр и Относительная опорная длина окна параметров команды Шероховатость. В верхней части каждой вкладки доступен выпадающий список Тип, в котором необходимо выбрать, каким параметром будет определяться соответствующая характеристика поверхности и каким набором значений будет задаваться выбранный параметр:

•Высотный параметр
Высота неровностей поверхности может характеризоваться одним из следующих параметров:

oСреднеарифметическое отклонение профиля - Ra

oВысота неровностей профиля по десяти точкам - Rz

oНаибольшая высота профиля - Rmax

•Шаговый параметр
Шаг неровностей поверхности может характеризоваться одним из следующих параметров:

oСредний шаг местных выступов профиля - S

oСредний шаг неровностей профиля - Sm

•Относительная опорная длина - tp.

Каждый из вышеперечисленных параметров может задаваться одним из следующих наборов значений:

•Номинальное значение:

oRa

oRz

oRmax

oS

oSm

otp

•Максимальное и минимальное значения:

oRa, max, min

oRz, max, min

oRmax, max, min

oS, max, min

oSm, max, min

otp, max, min

Формат отображения максимального и минимального значений определяется опцией, выбранной в выпадающем списке Вид строк на вкладке Стиль.

•Минимальное значение:

oRa, min

oRz, min

oRmax, min

oS, min

oSm, min

otp, min

•Номинальное значение с указанием отклонений:

oRa, nom

oRz, nom

oRmax, nom

oS, nom

oSm, nom

otp, nom

Формат отображения отклонений определяется опцией, выбранной в выпадающем списке Вид отклонений на вкладке Стиль.

В зависимости от опции, выбранной в выпадающем списке Тип, вкладка будет содержать тот или иной набор полей ввода значений выбранного параметра.

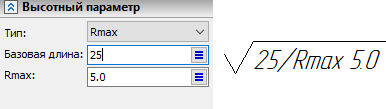

Дополнительно для каждого параметра доступно поле ввода Базовой длины, на которой задан параметр. На чертеже значение базовой длины отображается перед соответствующим параметром, и отделяется косой чертой.

Для относительной опорной длины также доступно поле ввода значения уровня сечения профиля p.

Кроме того, в выпадающих списках Тип доступна опция нет, при выборе которой соответствующая характеристика поверхности не задаётся и поля ввода значений недоступны.

Значения всех параметров представляют собой текстовые строки. В них можно использовать переменные, вводя имя переменной в фигурных скобках, и пользоваться командами контекстного меню.

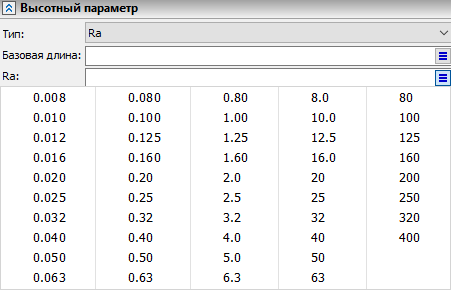

Для большинства полей ввода доступны списки , позволяющие вставить значение из стандартного ряда. Списки можно редактировать.
