Стиль шероховатости

Вкладка Стиль окна параметров команды Шероховатость содержит следующие параметры:

Знак

Тип знака шероховатости можно выбрать из выпадающего списка:

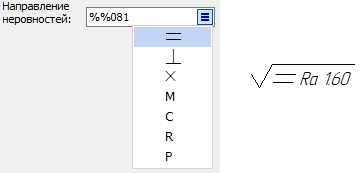

Направление неровностей

Задается символом, который можно выбрать из списка , ввести с клавиатуры или вставить с помощью команды Вставить символ <Alt>+<F9>, доступной в контекстном меню поля ввода.

Перед знаком
Текстовая строка, которая выводится слева от знака шероховатости.

После знака
Текстовая строка, которая выводится справа от знака шероховатости.

Указание
Текстовая строка, которая выводится над знаком шероховатости.

При вводе текстовых строк можно использовать текстовые переменные, вводя их имена в фигурных скобках, и пользоваться командами контекстного меню полей ввода.

Вид строк

Формат отображения параметров, задаваемых максимальным и минимальным значениями. В выпадающем списке можно выбрать одну из следующих опций:

•Две строки



•Индексы



•Дробь



Вид отклонений

Формат отображения предельно допустимых отклонений номинальных значений параметров. В выпадающем списке можно выбрать одну из следующих опций:

•Строка



•Индексы



•Дробь



Симметричные отклонения всегда имеют вид строки, независимо от выбранной опции.



Неуказанная шероховатость

Размер знака шероховатости определяется размером шрифта, установленным на вкладке Шрифт диалога параметров шероховатости. По умолчанию для обозначений шероховатости отдельных поверхностей используется шрифт размером 5 мм. Установка данного флага увеличивает значение размера шрифта до 7 мм, что соответствует обозначению неуказанной шероховатости. По умолчанию этот флаг снят при использовании команды Шероховатость и установлен при использовании команды Создать неуказанную шероховатость.

Значок в скобках

Данный флаг доступен только при установленном флаге Неуказанная шероховатость. Он управляет отображением знака в скобках, характерного для обозначения неуказанной шероховатости.

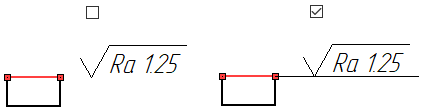

Выносная линия

Данный флаг управляет отображением выносной линии. Выносная линия может отображаться при привязке обозначения шероховатости к отрезку линии изображения или к прямой линии построения В первом случае она соединяет обозначение с ближайшим концом отрезка, во втором - с ближайшим 2D узлом, лежащим на выбранной прямой.

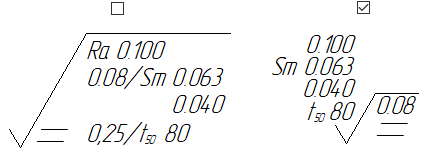

Без учёта Изм. №3 ГОСТ 2.309-73.

При установленном флаге используется старый формат отображения шероховатости.
