Режим команды Чертёжный вид, предназначенный для создания выносных видов с обозначением, можно вызвать следующими способами:
Пиктограмма |
Лента |
---|---|
Чертёж > Чертёж > Выносной вид Листовой металл (2D) > Чертёж > Выносной вид |
|
Клавиатура |
Текстовое меню |
<SD>><C> |
- |
Автоменю команды <SD> Чертёжный вид |
|
<C> |
Создать выносной вид с обозначением |
Создание выносного вида с обозначением является расширением случая создания просто выносного вида (опция ). Команда Выносной вид создаёт выносные элементы с обрезкой по заданному контуру и автоматической простановкой обозначения выносного элемента на исходном чертеже.
В результате её использования на чертеже создаётся обозначение выносного элемента. Само изображение выносного элемента автоматически обрезается по выбранному контуру (окружность, овал или прямоугольник) и дополняется обозначением вида. Полученное изображение в дальнейшем может быть отредактировано с использованием обычных средств T-FLEX CAD.
При создании выносного вида с обозначением происходит следующее:
1.Создание нового чертёжного вида (на основе новой страницы типа «Вспомогательная»). Значения параметров чертёжного вида устанавливаются «по умолчанию»;
2.Создание копирования с перемещением для ассоциативного копирования выбранных элементов на страницу чертёжного вида с заданными масштабом и углом поворота. Обрезка скопированного изображения по автоматически созданной штриховке заданной формы;
3.Создание элементов оформления выносного вида (обозначение вида, обозначение выносного элемента).
После вызова команды Выносной вид необходимо выполнить следующие действия:
1.Выбрать узел привязки для элементов, которые будут копироваться;
2.Указать центр области обозначения выносного элемента;
3.Задать форму и размер области обозначения выносного элемента;
4.Указать положение полки обозначения выносного вида;
5.Задать положение выносного вида (т.е. положение чертёжного вида с выносным элементом).
Обратите внимание, что в описанной последовательности действий нет стадии выбора исходных элементов копирования. При создании выносного вида с обозначением набор копируемых элементов определяется областью обозначения вида – копироваться будут все 2D элементы, хотя бы частично попавшие в заданную область.
Для выбора узла привязки в автоменю команды будет доступна опция:
<N> |
Задать привязку к узлу |
Узел привязки будет определять первоначальное положение точки привязки создаваемого вида. Если при задании узла привязки указать произвольную точку на чертеже (с помощью ), то в данной точке будет автоматически создан свободный узел, который и будет выбран в качестве узла привязки.
После указания узла привязки система попросит указать центр области обозначения. Это можно сделать, указав произвольную точку в окне чертежа (с помощью ) или задав точные координаты в окне параметров команды.
Центр области обозначения можно задать, указав 2D узел или смещения точки центра от узла привязки (выбранного на предыдущем шаге). Для выбора 2D узла используется опция:
<N> |
Задать привязку к узлу |
Для задания смещений положения центра области обозначения от узла привязки используется опция:
<A> |
Задать смещение относительно узла |
После выбора центра области обозначения необходимо указать форму и размеры области.

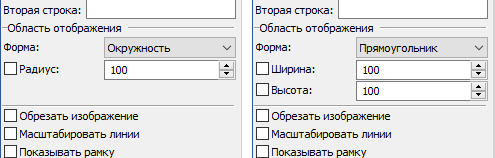

Форма области задаётся в окне параметров команды: окружность, прямоугольник, овал.
Размеры области можно задавать либо в окне параметров, либо прямо в окне чертежа (за курсором будет следовать динамическое изображение рамки области, нажатие зафиксирует положение рамки).
После задания области обозначения вида нужно определить положение полки обозначения вида. Динамическое изображение полки будет следовать за курсором. Нажатие в области чертежа зафиксирует положение полки. Положение полки можно также задать в окне параметров команды (указав координаты точки начала полки в разделе Основные параметры окна параметров).
Для изменения направления полки обозначения вида можно использовать опцию автоменю:
<Z> |
Изменить направление полки |
После задания положения полки на экране появится динамическое изображение создаваемого выносного вида, привязанное к курсору. Далее необходимо задать положение вида на чертеже, как описано в главе Размеры и положение чертёжного вида.
Для того, чтобы обозначение выносного вида изменяло своё положение в соответствии с изменениями чертежа, рекомендуется привязать элемент к 2D узлу.
Завершить редактирование размеров и положения вида можно с помощью опции .
Последним шагом при создании выносного вида является настройка контура очертания вида. Система автоматически предлагает настроить контур очертания вида после нажатия .
Вокруг выбранной для выносного вида области появляется пунктирная линия, разбитая на сегменты. Клик по сегменту включает/отключает отображение выбранного сегмента.
Также доступны следующие опции, которые позволяют выбрать нужные сегменты для контура очертания.
<S> |
Показать все сегменты контура очертания вида |
|
<H> |
Скрыть все сегменты контура очертания вида |
|
<I> |
Инвертировать видимость сегментов контура очертания вида |

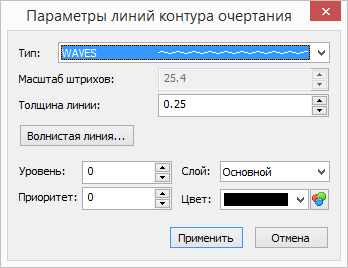

Для контура можно задать параметры с помощью опции .

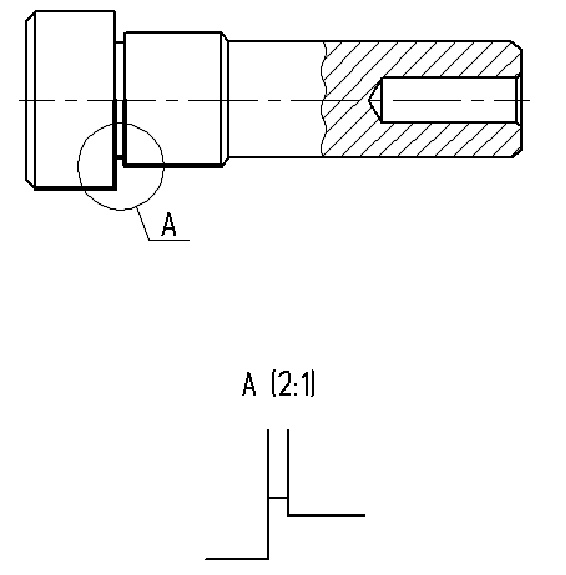

Для созданного вида автоматически создаётся обозначение. Полученное изображение может быть при необходимости отредактировано и дополнено.
