Пример 2D сборки > Приоритет отображения фрагментов

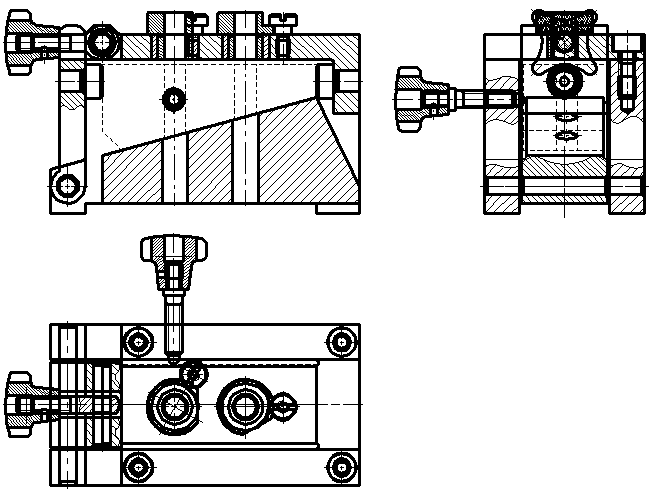

Как правило, на сборочном чертеже фрагменты перекрывают друг друга. Если просто нарисовать в чертежах фрагмента необходимые линии и штриховки, а затем собрать из этих чертежей сборку, результат будет далёк от желаемого - все линии и штриховки будут отображаться одновременно без учета того, что детали, расположенные на заднем плане должны перекрываться деталями, расположенными на переднем плане.

Для корректного построения сборочного чертежа необходимо соблюдать следующие правила:

•Помимо обычных штриховок, следует создать в чертежах деталей невидимые штриховки, повторяющие контур детали, и установить для них флаг Невидимые линии. Эти штриховки предназначены для скрытия на сборочном чертеже тех элементов, которые перекрываются деталью. Чтобы они не препятствовали отображению самой детали, необходимо установить для таких штриховок меньший Приоритет, чем у элементов изображения детали.

•Следует правильно расставить приоритеты отображения фрагментов в сборке. Это можно сделать как непосредственно заданием разных значений параметра Приоритет у разных фрагментов, так и просто соблюдая порядок вставки фрагментов в сборку, при котором фрагменты, располагающиеся на заднем плане, вставляются раньше, чем фрагменты, расположенные на переднем плане. При одинаковом значении параметра Приоритет фрагменты, вставленные позже, отображаются поверх вставленных раньше, и скрывают собой их изображение.

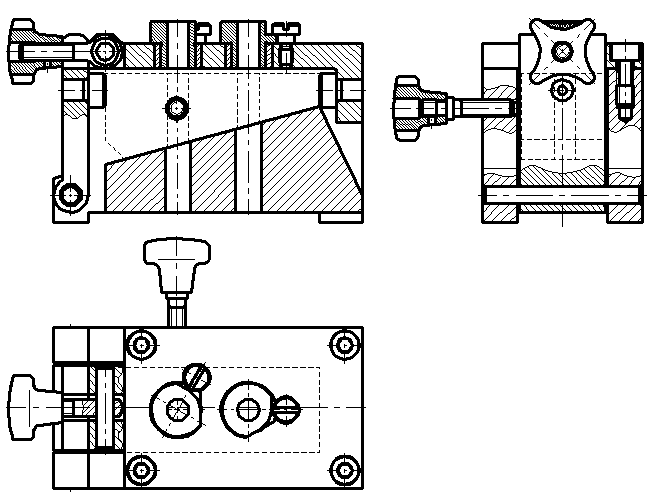

В рассматриваемом примере для всех фрагментов созданы невидимые штриховки, как описано выше. Затем часть фрагментов вставлена в сборку в порядке, обеспечивающем правильный приоритет их отображения без указания значений параметра Приоритет. Однако, в некоторых случаях невозможно обеспечить такой порядок вставки, т.к. фрагменты, находящиеся на переднем плане могут являться родительскими, по отношению ко фрагментам, находящимся на заднем плане. Например, на виде спереди опоры и втулки должны находиться на переднем плане. Однако, от их размеров зависят размеры других деталей, поэтому сначала были вставлены опоры и втулки, а затем прочие фрагменты. Чтобы обеспечить корректное отображение сборки, для опор и промежуточных втулок был указан приоритет 1, для кондукторных втулок - приоритет 2. Также оба ступенчатых винта были вставлены позже втулок и крышки, но один из них должен отображаться на переднем плане, а второй - на заднем, поэтому для второго был указан приоритет -1. Остальные фрагменты имеют приоритет по умолчанию, равный 0. В результате на сборочном чертеже кондукторные втулки отображаются полностью; у промежуточных втулок видны только части, не перекрытые кондукторными втулками; а у второго ступенчатого винта видна только та часть, которая не перекрыта никакими фрагментами.
